風電防腐解決方案Wind power anti-corrosion solution
風電背景

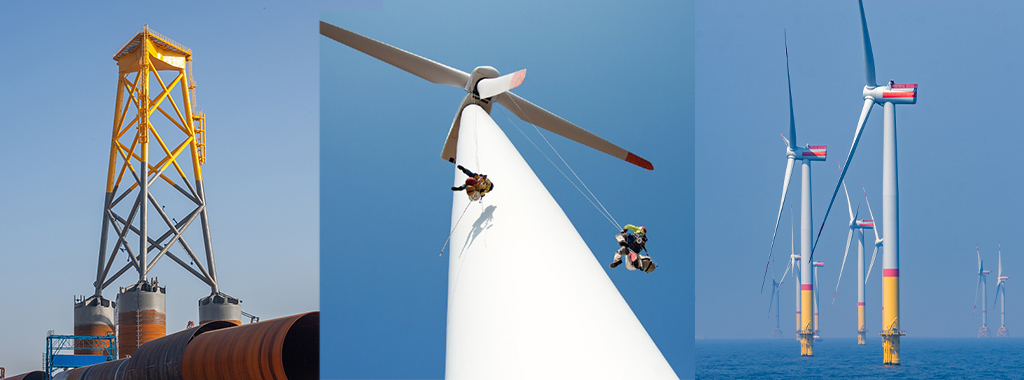

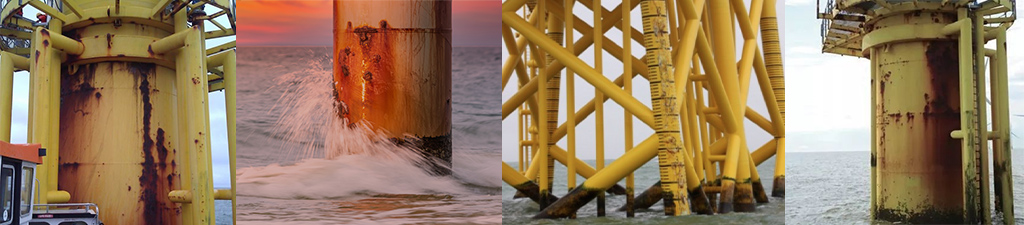

風力發電作為綠色能源，在雙碳目標的影響下，迎來了高速發展時期。風電設備資產投入使用后，遭受來自紫外線、風沙、水汽、鹽霧等腐蝕物質的侵蝕，這些都加速了風機的老化。特別是海洋的惡劣腐蝕環境，給業主的發電效益和資產造成了嚴重損失。
縮短維修周期，長效保護風電資產，成為業主的迫切需求。給風機設備提供更加長效防腐保護、降低成本，也成為主機廠在市場激烈競爭中面臨的重要問題。
近20年，我國風力發電技術在飛速發展。從單機低于1MW風機到16MW的風機應用，從陸上風電到海上風電，從整套設備進口到首臺套全國產化。與此同時，國內自主知識產權風電設施設備的防腐蝕的涂層技術也迎來了重要的技術升級迭代。
涂料方案

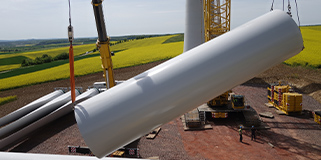

風電塔筒
| 環境 | 部位 | 涂料 | 厚度 | 總厚度 |
|---|---|---|---|---|
| C4內陸環境 | 外表面 | 純烯鋅 | 60μm | 220μm |
| 環氧厚漿漆 | 100μm | |||
| 聚氨酯面漆 | 60μm | |||
| 內表面 | 環氧厚漿漆 | 200μm | 200μm | |
| C5沿海環境 | 外表面 | 純烯鋅 | 80μm | 260μm |
| 環氧厚漿漆 | 100μm | |||
| 聚氨酯面漆 | 80μm | |||
| 內表面 | 純烯鋅 | 60μm | 200μm | |
| 環氧厚漿漆 | 140μm | |||
| CX離岸環境 | 外表面 | 純烯鋅 | 70μm | 280μm |
| 環氧厚漿漆 | 140μm | |||
| 聚氨酯面漆 | 70μm | |||
| 內表面 | 純烯鋅 | 80μm | 240μm | |
| 環氧厚漿漆 | 160μm |

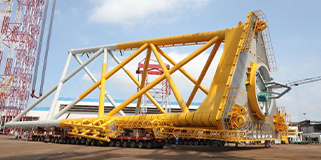

導管架主體結構
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 |
|---|---|---|---|---|---|
| 導管架主導管、斜撐鋼管，過渡段鋼板，過渡段主鋼管，過渡段支撐柱等(主體結構外表面，含過渡段內部下平臺底板外表面、吊耳、過渡段主鋼管頂法蘭外側) | 基礎頂高程~-9.00m | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 高程-9.00m~11.00m | 環氧玻璃鱗片涂料800μm | 高強耐磨環保靜態防污涂料100μm | |||
| 高程-11.00m~吸力柱高程 | 環氧玻璃鱗片涂料600μm | 高強耐磨環保靜態防污涂料100μm | |||
| 過渡段主鋼管內表面及內部所有構件表面(含內平臺) | 通長 | 石墨烯環氧富鋅底漆80μm | 環氧玻璃鱗片涂料400μm | ||
| 過渡段主鋼管頂法蘭接觸面、背面，法蘭內表面和螺栓孔 | 通長 | 按風機廠家要求 | |||
過渡段外平臺
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 |
|---|---|---|---|---|---|
| 過渡段外平臺(除鋼格柵外) | 通長 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 過渡段外平臺鋼格柵(含固定鉤和馬鞍夾等) | 通長 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | |
海纜保護管
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 |
|---|---|---|---|---|---|
| 海纜保護管及其支撐鋼材(含頂部法蘭、固定鋼管、支撐套管、水平連桿、座板等)外表面 | 過渡段和導管架主腿內部分 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | |
| 海纜保護管及其支撐鋼材(含固定鋼管、支撐套管、水平連桿、座板等)外表面和喇叭口外表面、內表面 | 主腿外部分至喇叭口高程 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 環氧玻璃鱗片涂料400μm | 高強耐磨環保靜態防污涂料100μm |
| 海纜保護管及其支撐鋼材內表面(喇叭口除外) | —— | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | |
排氣管
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 |
|---|---|---|---|---|---|
| 排氣管及其支撐鋼材(含頂部法蘭、固定鋼管等)內、外表面 | —— | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | |
吸力樁
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 |
|---|---|---|---|---|---|
| 吸力樁頂部連接段外表面、樁壁外表面 | 頂蓋外表面，樁側壁頂部至頂部以下2.5m外表面 | 環氧玻璃鱗片涂料600μm | 高強耐磨環保靜態防污涂料100μm | ||
超構件(爬梯及休息平臺)
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 |
|---|---|---|---|---|---|
| 靠船構件(含爬梯及休息平臺)的所有鋼管(含方鋼和圓鋼)外表、所有鋼板及型鋼表面 | 通長 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 鋼格柵(含固定鉤和馬鞍夾等) | 通長 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | |
| 法蘭盤上表面 | —— | 熱噴鋅140μm (最終應以廠家法蘭圖紙以及塔架技術規范相關要求為準) | |||
| 法蘭盤側面和下表面 | —— | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
灌漿管線
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 |
|---|---|---|---|---|---|
| 灌漿管線的所有鋼管外表面及所有鋼板表面 | 暴露在導管架外表面，高程-9.00m以上 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 暴露在導管架外表面，高程在-9.00m以下 | 環氧玻璃鱗片涂料800μm | 高強耐磨環保靜態防污涂料100μm | |||
ICCP
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 |
|---|---|---|---|---|---|
| ICCP的線槽、鋼棒、支撐鋼管、底座 | 高程在-9.00m以上 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 高程在-9.00m以下 | 環氧玻璃鱗片涂料800μm | 高強耐磨環保靜態防污涂料100μm | |||
涂料性能
4200小時循環腐蝕實驗
多個風電涂料配套體系通過4200小時循環腐蝕實驗，循環耐腐蝕測試是動態模擬腐蝕環境的測試，比單一的腐蝕實驗更加科學，最接近苛刻腐蝕環境的加速實驗，業界公認防腐涂料最難測試之一。
4200小時 = 24小時 x 7天 x 25周
風電防腐產品配套體系通過：ISO 12944-9、Norsok M-501測試，通過CCS中國船級社《TR08057涂料產品認證實施專用規則》等認證。
