橋梁防腐解決方案Bridge anti-corrosion solution
橋梁是人類最杰出的建筑之一
但支撐現代橋梁用的鋼結構和混凝土的腐蝕
越來越成為業主擔憂的問題
背景
橋梁腐蝕背景

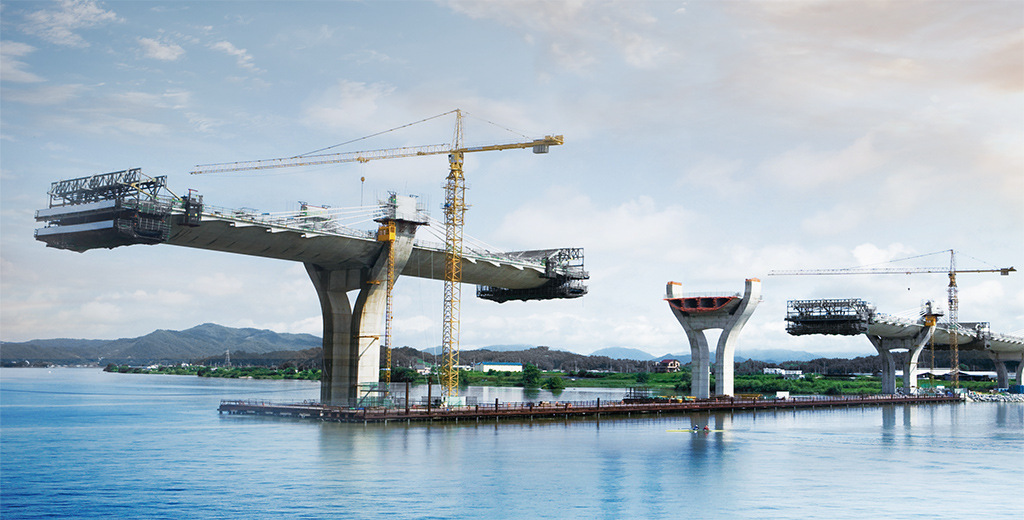

橋梁是人類最杰出的建筑之一,可分為公路橋梁、鐵路橋梁、人行天橋、景觀橋、斜拉橋、懸索橋、跨海大橋、跨江大橋等。近年來,我國多個跨度、高度、長度居世界第一的各種橋梁都是一件件的寶貴空間藝術品,成為陸地、江河、海洋和天空的景觀,成為城市標志性建筑。

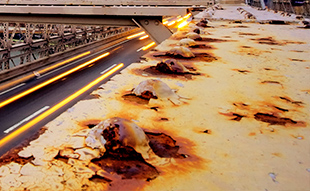

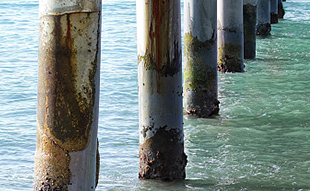

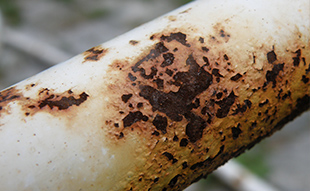

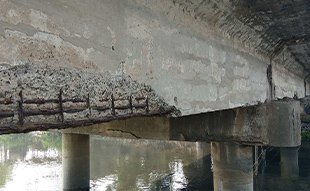

但支撐現代橋梁用的鋼結構和混凝土的腐蝕越來越成為業主擔憂的問題,橋梁正遭受自于氯離子、紫外線、雨水、鹽霧、二氧化碳的侵蝕,這些都加速了橋梁的老化,影響著美觀和安全,給業主的資產和效益造成了損失。




橋梁防腐保護的難點及核心需求
-
美觀性
在各種腐蝕的環境中,需要保證顏色持續的光澤和色澤。 -
復雜性
橋梁不同的部位、所處的不同的環境,其需求和腐蝕源都不同。 -
耐久性
橋梁的使用壽命盡可能的長,減少維護次數,降低運營成本。 -
安全性
防腐施工時,涉及到交通安全、高空作業、環境環保等重大問題等。
橋梁防腐服務
德謙新材是一家長期服務工業防護領域的公司,道路橋梁的防腐保護是我們的核心業務之一,
我們?cè)跇蛄轰摻Y(jié)構和混凝土的域積累了豐富的經驗。
防護保護的必要條件
德謙新材工作人員從事橋梁涂層防護和維修多年,具有豐富的理論知識和實踐經驗,熟知生產、維修的質量標準。
經過安全培訓的操作人員均執證上崗,專業的作業平臺和工具定期進行年檢,嚴格遵循質量管理體系,按照公司制定的作業指導書的標準工序進行維修,并將所有維修過的橋梁建立檔案,具備完整的可追溯性。

我們?cè)诖祟I(lǐng)域創造性的開發出一套系統運維方案,使防護保護變的更加有預見性、主動性,將因防護的失效而導致結構安全可能降到零,降低綜合運行成本,經過多年實踐證明,此方案能保障道路橋梁保護涂層壽命的最大化,保值、增值您的資產。

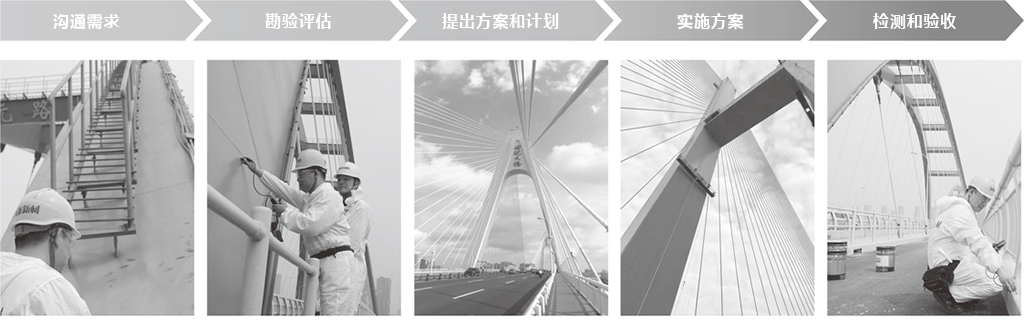

防腐維護系統方案標準服務流程
道路橋梁防腐維護系統方案是一種主動的資產管理方法,旨在幫助客戶在防腐方面資產壽命周期最大化,延長它們的維修周期。防止能因防腐問題而導致計劃外停運,增加業主的運行成本。
所推薦的防腐系統將考慮客戶所有相關實際情況,使得施工方案最大的實現長效防腐。在工具受到限制的情況下,推薦的涂層體系也能施工,同時我們會提供維修計劃表使得需優先完成的工作被優先安排。

- 1. 2個月內需要立刻進行的防腐維護
- 2. 一年內需要進行的防腐維護
- 3. 未來數年內需要進行防腐檢測再?zèng)Q定是否進行防腐維護

每年應對維修計劃進行必要的調整,使之適應優先性、使用性以及預算等方面的變化
只有在必要時才對計劃作出調整。任何額外的優先區域都應在每年年初時確定,并納入當年的維修計劃中。
無論是正在通車還是封路,本方案都考慮了與計劃維修的相關各種因素,例如基材、當?shù)靥鞖鈼l件、腐蝕介質、施工措施、預算、實際表面處理等級、期望維修周期間隔、安全健康環保等問題。

- 1)溝通需求
- 與客戶溝通防腐維修需求。

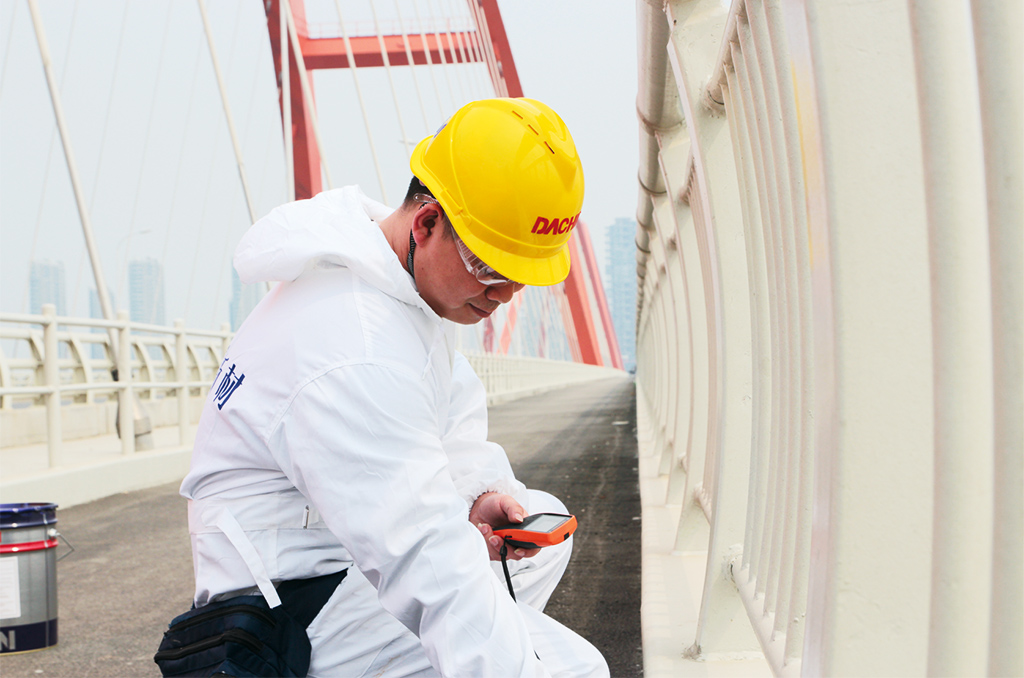

- 2)勘驗評估
- 作為專業的腐蝕檢測機構,為業主資產各部位提供腐蝕檢測。
- 3)提出方案和計劃
- 根據各部位評估結果,與客戶共同制定合理的維修方案及維修計劃。
- 4)實施方案
- 德謙新材作為有資質的防腐施工企業,能為客戶完美的實施防腐方案。
- 5)檢測和驗收
- 與業主共同進行現場檢測,并提供現場技術服務和驗收?qǐng)?bào)告,或者推薦第三方檢測機構參與。
橋梁鋼結構防腐解決方案
C4環境,20~25年,冷噴鋅體系防腐方案
結構部位 | 涂層 | 油漆種類 | 干膜厚度 | 道數 | 施工方式 | 施工地點 |
---|---|---|---|---|---|---|
外表面 及附屬鋼構件 |
表面處理 | 表面清潔度:Sa2.5級; Rz:40~70μm |
噴砂 | 工廠車間 | ||
底漆 | 冷噴鋅 | 80μm | 2 | 無氣噴涂 | 工廠車間 | |
中間漆 | 冷噴鋅封閉劑 | 100μm | 1 | 無氣噴涂 | 工廠車間 | |
面漆 | 氟碳涂料 | 40μm | 1 | 無氣噴涂 | 工廠車間 | |
40μm | 1 | 無氣噴涂 | 拼裝現場 | |||
總計 | 260μm | |||||
內表面 | 表面處理 | 表面清潔度:Sa2.5級; Rz:40~70μm |
噴砂 | 工廠車間 | ||
底漆 | 冷噴鋅 | 80μm | 2 | 無氣噴涂 | 工廠車間 | |
面漆 | 環氧厚漿漆 | 180μm | 3 | 無氣噴涂 | 工廠車間 | |
總計 | 260μm | |||||
機動車橋面板、 人行橋面板 |
表面處理 | 表面清潔度:Sa2.5級; Rz:40~70μm |
噴砂 | 拼裝現場 | ||
底漆 | 冷噴鋅 | 80μm | 2 | 無氣噴涂 | 拼裝現場 | |
總計 | 80μm |
CX環境,30年以上,石墨烯鋅涂料體系防腐方案
結構部位 | 涂層 | 油漆種類 | 干膜厚度 | 道數 | 施工方式 | 施工地點 |
---|---|---|---|---|---|---|
外表面 及附屬鋼構件 |
表面處理 | 表面清潔度:Sa2.5級; Rz:40~70μm |
噴砂 | 工廠車間 | ||
底漆 | 石墨烯鋅涂料 | 70μm | 1 | 無氣噴涂 | 工廠車間 | |
中間漆 | 環氧云鐵中間漆 | 190μm | 2 | 無氣噴涂 | 工廠車間 | |
面漆 | 氟碳面漆 | 35μm | 1 | 無氣噴涂 | 工廠車間 | |
35μm | 1 | 無氣噴涂 | 拼裝現場 | |||
總計 | 330μm | |||||
弦桿、腹桿內表面 (非封閉環境) |
表面處理 | 表面清潔度:Sa2.5級; Rz:40~70μm |
噴砂 | 工廠車間 | ||
底漆 | 石墨烯鋅涂料 | 60μm | 1 | 無氣噴涂 | 工廠車間 | |
中間漆 | 環氧云鐵中間漆 | 120μm | 1~2 | 無氣噴涂 | 工廠車間 | |
面漆 | 環氧厚漿漆 | 160μm | 1~2 | 無氣噴涂 | 工廠車間 | |
總計 | 340μm | |||||
弦桿、腹桿內表面 (封閉環境) |
表面處理 | 表面清潔度:Sa2.5級; Rz:40~70μm |
噴砂 | 工廠車間 | ||
底漆 | 石墨烯鋅涂料 | 60μm | 1 | 無氣噴涂 | 工廠車間 | |
面漆 | 環氧厚漿漆 | 280μm | 2~3 | 無氣噴涂 | 工廠車間 | |
總計 | 340μm | |||||
機動車橋面板、 人行橋面板 |
表面處理 | 表面清潔度:Sa2.5級; Rz:40~70μm |
噴砂 | 拼裝現場 | ||
底漆 | 石墨烯鋅涂料 | 80μm | 1 | 無氣噴涂 | 拼裝現場 | |
總計 | 80μm |
各部位鋼結構防腐維修方案
涂裝部位 | 涂層類型 | 干膜厚度:μm | ||
---|---|---|---|---|
C3 | C4 | C5 | ||
主桁、橫梁外表面 及附屬鋼結構 |
低表面處理石墨烯涂料 | 160 | 220 | 280 |
氟碳涂料 | 80 | 80 | 80 | |
總計 | 240 | 300 | 360 | |
弦桿、腹桿內表面 | 低表面處理石墨烯涂料 | 180 | 240 | 300 |
總計 | 180 | 240 | 300 | |
干濕交替區和水下區 | 高膜厚環氧涂料 / 環氧玻璃鱗片涂料 | 600 | 800 | 1000 |
總計 | 600 | 800 | 1000 |
橋梁混凝土防腐解決方案

橋梁混凝土涂層防腐方案
引用標準:JT/T 695-2007 混凝土橋梁結構表面涂層防腐技術條件
涂裝部位 | 涂料種類 | Ⅱ 中腐蝕 | Ⅲ 強腐蝕 |
---|---|---|---|
普通型(M)10年 | 長效型(H)20年 | ||
干膜厚度:μm | |||
大氣區 | 環氧封閉漆 | 50 | 50 |
環氧樹脂漆 | 100 | 140 | |
超疏水自清潔涂料 | 80 | 80 | |
總計 | 230 | 270 | |
浪濺區和水下區 | 濕固化環氧樹脂封閉漆 | 50 | 50 |
濕固化環氧樹脂漆 | 260 | 260 | |
仿生納米防污涂層材料 | 100 | 100 | |
總計 | 410 | 410 |

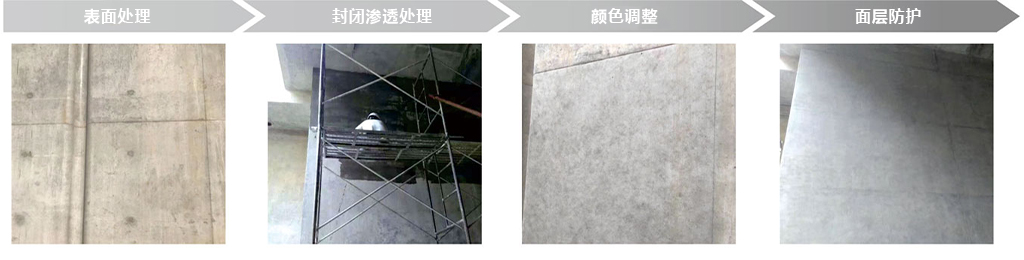

清水混凝土防護
目的:
1、增強混凝土結構的防水性、耐鹽堿性、抗凍融性,延長混凝土壽命。
2、修復混凝土裝模時產生的缺陷,如蜂窩麻面、離析部位、施工接縫、色差,使道路橋梁呈現出清水混凝土自然的顏色、質感, 機理。
性能特點:
面涂中有機硅烷特殊的小分子能輕易滲透到混凝土內部,硅烷活性成分和混凝土中的水分產生化學反應生成羥基團。
在混凝土的毛細孔形成一層牢固的憎水性有機硅網絡保護層,能夠有效地阻止外部水分和有害物質的入侵,從而大大提高混凝土結構的防水性、耐鹽堿性、抗凍融性,延長混凝土壽命達15年以上。
仿清水混凝土修復外觀無明顯色差,光潔,呈現混凝土自然的機理和質感,且歷久彌新。

混凝土缺陷處理

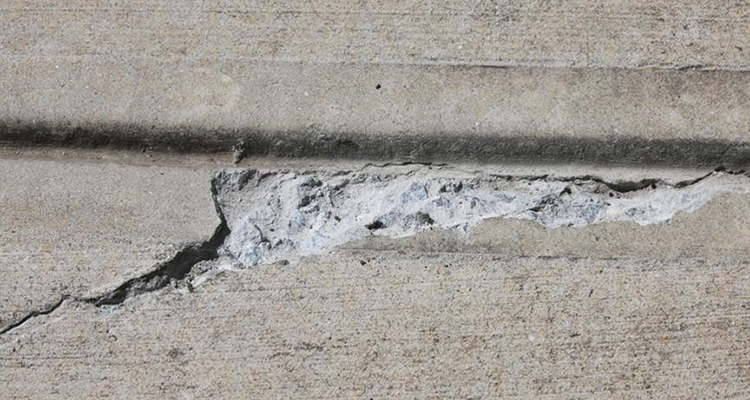

① 混凝土表層缺陷
對混凝土剝落、崩裂、局部范圍大的孔洞等,其深度未超過鋼筋保護厚度,鋼筋未發生外露銹蝕。采用環氧結構修復膩?zhàn)舆M(jìn)行修補。

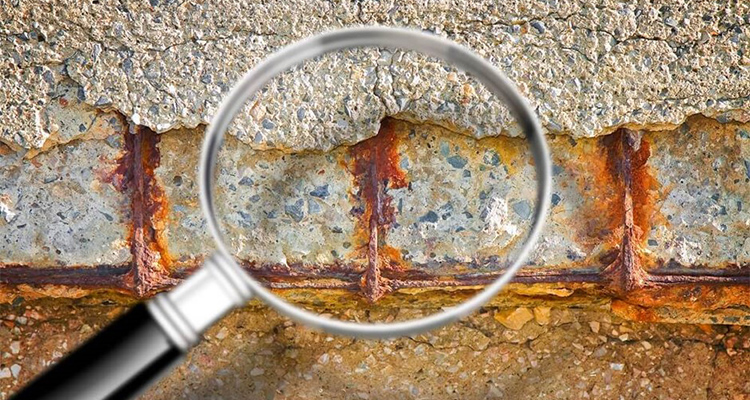

② 混凝土深層缺陷
對混凝土缺陷深度超過鋼筋保護層厚度,鋼筋外露銹蝕,其面積一般不應小于15cm×15cm,該類缺陷采用環氧砂漿或環氧混凝土進行修補。

混凝土缺陷修復流程圖

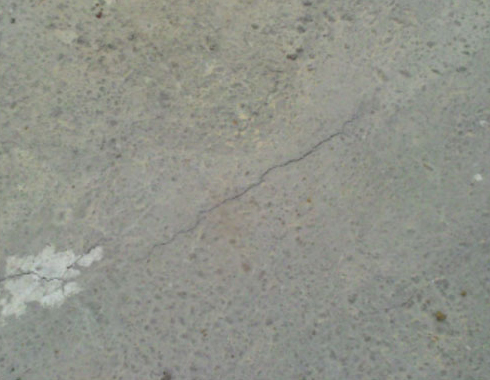

橋梁裂縫修復
橋梁使用中,裂縫的產生會嚴重影響橋梁的質量,威脅橋梁的使用壽命,因此對橋梁裂縫采取積極有效的解決方案意義重大。

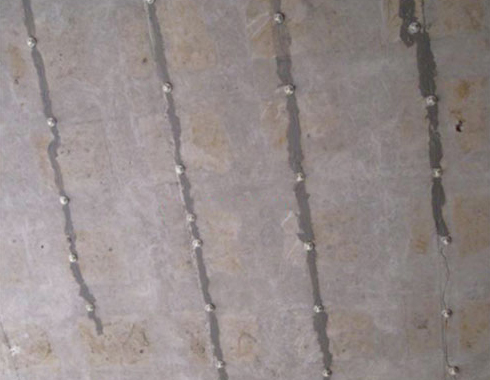

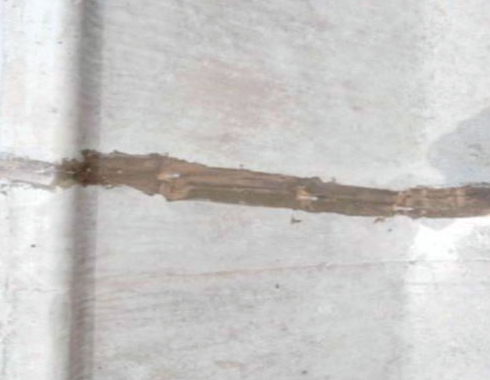

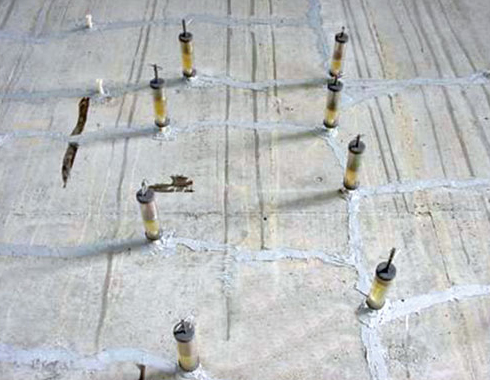

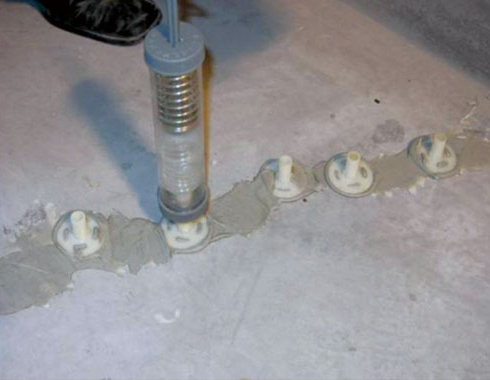

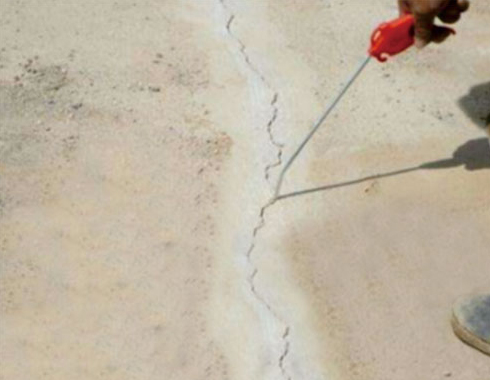

0.2mm≤裂縫寬度≤1.5mm的裂縫,采用低壓慢注法進行處理,裂縫寬度≥1.5mm的裂縫,采用壓力注漿法處理;裂縫寬度<0.2mm的裂縫,不處理混凝土表面進行涂層封閉涂裝。

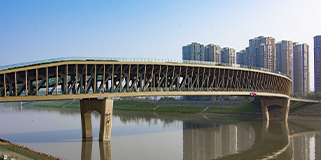

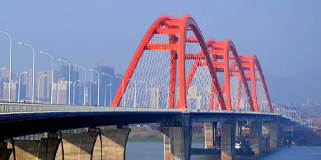

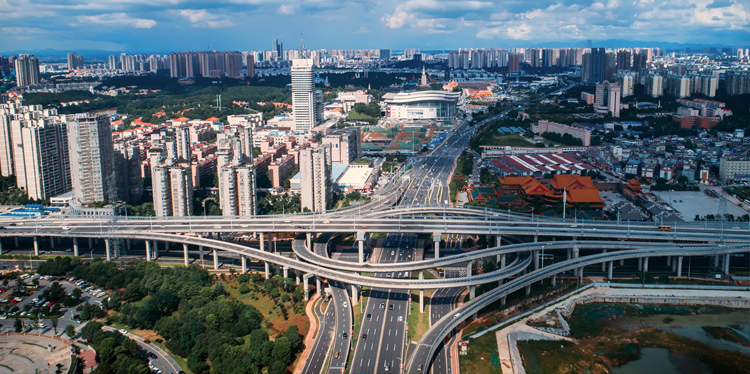

橋梁業績

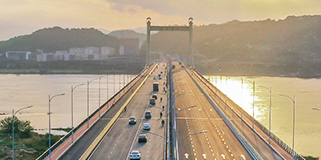

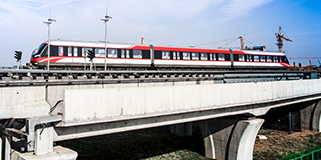

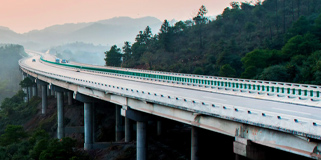

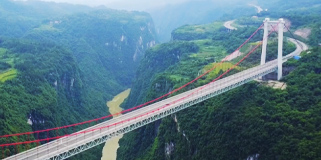

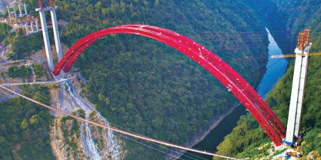

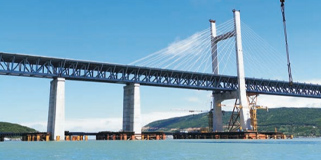

德謙新材橋梁防腐業績遍布跨江大橋、跨海大橋、城市道路橋梁、高速公路橋梁、高鐵、磁浮等領域。
以下展示的是我們部分優秀業績。
問與答
- 跨海大橋的橋墩一節在大氣環境中,一節浸沒在海水中,一節埋在土壤里,都是使用同一個油漆配套方案嗎?還是各有不同?
- 跨海大橋可分為大氣區、飛濺區、潮汐區、全浸區、海泥區,不同區域的腐蝕因素不同,腐蝕速率也不同,需要區別對待。更詳細的配套方案請咨詢我們:400-680-8502
- 橋梁防腐涂料價格多少錢一公斤?
- 先看設計方案里用的什么產品,不同的產品價格不同。德謙新材防腐涂料,源頭廠家,全國發貨,品質保證。
橋梁相關標準
- PDF文件 JT/T 722-2008 公路橋梁鋼結構防腐涂裝技術條件
- PDF文件 JT/T 695-2007 混凝土橋梁結構表面涂層防腐技術條件
- PDF文件 TB/T 1527-2011 鐵路鋼橋保護涂裝及涂料供貨技術條件
- PDF文件 JT/T 694-2007 懸索橋主纜系統防腐涂裝技術條件
- PDF文件 JT/J 275-2000 海港工程混凝土結構防腐蝕技術規范
- PDF文件 JT/T 1266-2019 橋梁鋼結構冷噴鋅防腐技術條件
- PDF文件 Q/CR 581-2017 鐵道客車用涂料技術條件
- PDF文件 Q/CR 749.1-2020 鐵路橋梁鋼結構及構件保護涂裝與涂料 第1部分:鋼梁
- PDF文件 Q/CR 749.2-2020 鐵路橋梁鋼結構及構件保護涂裝與涂料 第2部分:支架
- PDF文件 Q/CR 749.3-2021 鐵路橋梁鋼結構及構件保護涂裝與涂料 第3部分:附屬鋼結構
