冷噴鋅Cold spray zinc
冷噴鋅又叫涂膜鍍鋅，冷鍍鋅，冷涂鋅。
在常溫狀態(tài)下，以刷、噴、輥等涂裝方式把鋅鍍覆在鋼鐵基材表面上的一種材料保護(hù)技術(shù)，具有和熱鍍鋅、噴鋅、噴鋁的同等的防銹效果的新型防腐工藝。
由經(jīng)過原子法處理的超細(xì)鋅粉、樹脂以及揮發(fā)性溶劑等組成的單組分產(chǎn)品。其中鍍層的鋅含量高達(dá)96%，純度99.99%以上，粒徑3-6μm，造就了冷噴鋅鍍層對(duì)鋼材優(yōu)異防腐蝕性能。
全世界約超過一半以上的鋼材是通過鋅的防護(hù)來實(shí)現(xiàn)防腐的。
鋅仍然是最簡(jiǎn)單、有效的防腐材料。
業(yè)務(wù)介紹
湖南省德謙新材料有限公司是國(guó)內(nèi)較早從事冷噴鋅產(chǎn)品研發(fā)、制造、施工的專業(yè)公司，產(chǎn)品 研發(fā)以精品＋差異化為指導(dǎo) 思想，—直致力讓鍍鋅變得更簡(jiǎn)單、成本低、環(huán)保...歷 經(jīng)多年的探索和積累，冷噴鋅性能成熟穩(wěn)定，配套性良好。
公司專注于工業(yè)防腐領(lǐng)域10余年，和中科院蘇州納米所建立產(chǎn)學(xué)研聯(lián)合實(shí)驗(yàn)室 ， 將科研和應(yīng)用充分結(jié)合，以客戶為導(dǎo)向，以市場(chǎng)為標(biāo)桿，通過創(chuàng)新技術(shù)為客戶創(chuàng)造價(jià)值 。
作為—家長(zhǎng)期服務(wù)工業(yè)防腐領(lǐng)域的公司，我們深知：防腐是—項(xiàng)系統(tǒng)工程，性能卓 越的材料也僅是半成品，特別是冷噴鋅，需 要專業(yè)的施工才能真正實(shí)現(xiàn)其價(jià)值。
德謙新材依靠、通過豐富的現(xiàn)場(chǎng)施工經(jīng)驗(yàn)，完善的質(zhì)量保證體系、嚴(yán)格的過程質(zhì)量控制，先進(jìn)的工藝設(shè)備、專業(yè)的施工人員，將材料施工成精品防腐工程。
德謙新材精心做材料，匠心做施工，在裝備制造、交逄橋梁、能源電力、主題公園等4大領(lǐng)域成就了優(yōu)秀的業(yè)績(jī)，是您值得信賴?yán)鋰婁\供應(yīng)商 。
防腐原理

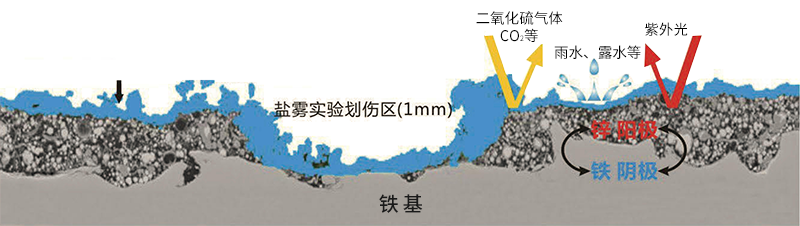

電化學(xué)保護(hù)作用
鋅比鐵活潑，容易失去電子。在前期鋅粉的腐蝕過程中，鋅粉和鋼鐵基組成原電池，鋅的電極電位比鐵的電極電位低，鋅犧牲陽極，鐵為陰極，電流由鋅流向鐵，鋼鐵得到了陰極保護(hù)。

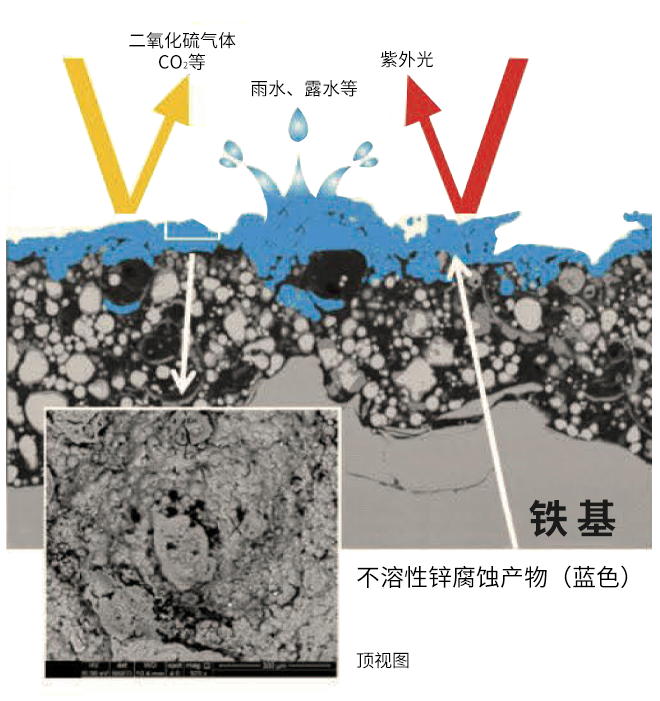

鋅腐蝕沉積物的屏蔽保護(hù)
在后期冷涂鋅在應(yīng)用過程中不斷被腐蝕，腐蝕產(chǎn)物在鋅粉間隙和鋼鐵表面沉積，其腐蝕產(chǎn)物即堿式碳酸鋅（俗稱白銹）結(jié)構(gòu)致密，且不導(dǎo)電，是難溶的穩(wěn)定性化合物，能夠阻擋和屏蔽腐蝕介質(zhì)的侵蝕，起到防腐蝕效果，冷涂鋅具有自修復(fù)功能。
性能指標(biāo)
| 序號(hào) | 項(xiàng)目 | 國(guó)家標(biāo)準(zhǔn)要求 | 德謙新材指標(biāo) |
|---|---|---|---|
| 1 | 在容器中狀態(tài) | 攪拌后無硬塊，呈均勻狀態(tài) | 合格 |
| 2 | 比重 KG/L | 無 | 2.5 |
| 3 | 外觀 | 無 | 鋅灰色 |
| 4 | 閃點(diǎn)°C | 無 | 47 |
| 5 | 不揮發(fā)固體物含量/% ≥ | 80 | 81.5 |
| 6 | 不揮發(fā)分中全鋅含量/% ≥ | 95 | 96 |
| 7 | 干燥時(shí)間/h ≤ | 表干0.5 實(shí)干24 | 表干0.5 實(shí)干20 |
| 8 | 涂膜外觀 | 正常 | 正常 |
| 9 | 柔韌性/mm | 2 | 1 |
| 10 | 耐沖擊性/cm | 50 | 50 |
| 11 | 劃格試驗(yàn)/級(jí) | 1 | 1 |
| 12 | 附著力（拉開法）/MPa ≧ | 3 | 5 |
| 13 | 耐鹽霧性（2000h） | 劃線處無紅銹，單向擴(kuò)蝕≤2mm；未劃線區(qū)無開裂、剝落、生銹現(xiàn)象許輕微生銹，允許起泡密度等級(jí)≤1級(jí)，允許起泡大小等級(jí)≤S3級(jí) | ＞3000 |
| 14 | 配套性 | 漆膜平整，不起皺，不咬起，且附著力≥3MPa | 5 |

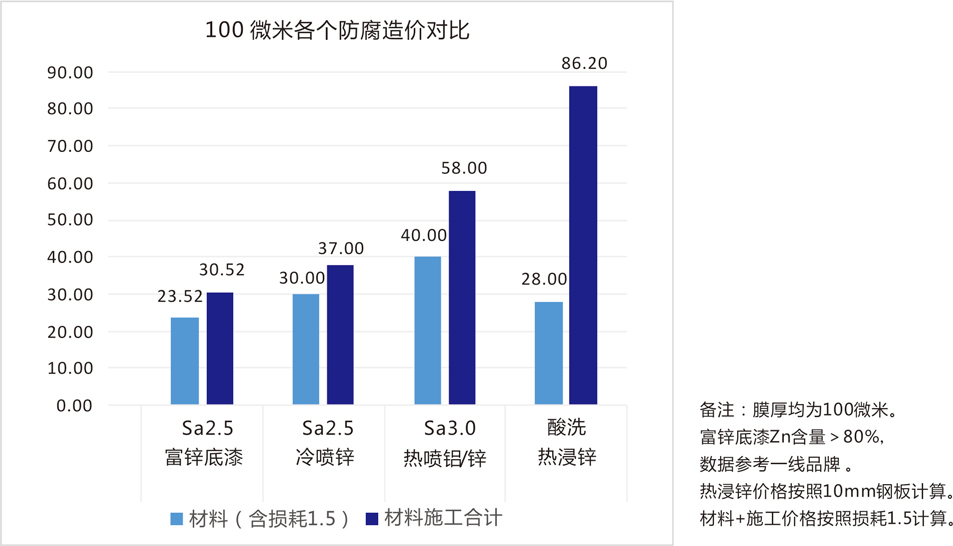

各個(gè)防腐方式造價(jià)對(duì)比
冷噴鋅與其它防腐體系的對(duì)比
| 項(xiàng)目 | 富鋅涂料體系 | 熱鍍鋅體系 | 熱噴鋅/熱噴鋁體系 | 冷噴鋅體系 |
|---|---|---|---|---|
| 表面處理要求 | Sa2.5 | 需酸洗及前處理 | Sa3 | Sa2.5 |
| 防腐性能測(cè)試 | 耐鹽霧600小時(shí) (HG/3668) |
耐鹽霧3000小時(shí)以上 | 耐鹽霧3000小時(shí)以上 | 耐鹽霧3000小時(shí)以上 |
| 耐濕熱性能 | 一般， 不能單層暴露于戶外環(huán)境 |
優(yōu)秀 | 優(yōu)秀 | 優(yōu)秀 |
| 陰極保護(hù)性能 | 基本以屏障保護(hù)為主加陰極保護(hù)，局部破損處迅速銹蝕 | 良好陰極保護(hù)性能，有效避免縫隙腐蝕、局部腐蝕 | 良好陰極保護(hù)性能，有效避免縫隙腐蝕、局部腐蝕 | 良好陰極保護(hù)性能，有效避免縫隙腐蝕、局部腐蝕 |
| 維修周期 | 5~7年左右，如施工不當(dāng)，1~2年出現(xiàn)銹蝕 | 30年以上 | 30年以上 | 30年以上 |
| 施工難度 | 中等 對(duì)前處理及施工環(huán)境條件要求較高，否則易出現(xiàn)開裂脫落現(xiàn)象 |
難 必須到熱鍍廠，工件受鍍槽大小限制，現(xiàn)場(chǎng)不能施工，有熱變形現(xiàn)象 |
難 火焰熱噴鋅: 10㎡/h 電弧噴鋅: 50㎡/h |
易 普通油漆涂裝要求，可在工廠及現(xiàn)場(chǎng)方便施工，高壓無氣噴涂機(jī)200㎡/h |
| 維修難度 | 較難 必須徹底打磨至鋼鐵本體，維修難度較大 |
難 不可能回廠重鍍，如采用普通涂料維護(hù)后，防腐周期縮短 |
難 維修困難、無法重涂 |
易 具有良好重涂性能，重涂前處理要求低 |
| 全壽命費(fèi)用 | 較高 全壽命周期內(nèi)多次重涂維護(hù)，直接間接損失較大，費(fèi)用較高 |
中等 長(zhǎng)效防腐，避免多次維護(hù)，破損維修費(fèi)用高，使用受到一定限制 |
中等 長(zhǎng)效防腐，避免多次維護(hù)，腐蝕適應(yīng)性較好，但施工及維護(hù)不方便 |
低 長(zhǎng)效防腐，避免多次維護(hù)，腐蝕適應(yīng)性較好，施工及維護(hù)方便 |
| 能耗 | 低 僅需空壓機(jī)、無氣噴涂機(jī)用電設(shè)備 |
高 高壓電溶解鋅 |
高 通過電弧或火焰溶解鋅鋁金屬 |
低 僅需空壓機(jī)、無氣噴涂機(jī)用電設(shè)備 |
| 環(huán)保安全 | 含有鉛，苯等有機(jī)化合物 | 前處理酸洗廢液，鍍液大量劇毒物質(zhì)，廢液、廢氣 | 嚴(yán)重鋅霧、粉塵、職業(yè)病 | 不含異氰酸酷，一氯甲烷、甲乙酮等有機(jī)溶劑，不產(chǎn)生液體、固體廢棄物 |
聯(lián)系我們
-
在線客服
