純烯鋅Graphene zinc powder coating
運用廣泛而普遍的鋅粉陰極保護涂料，其鋅的利用率不到40%，造成了巨大的浪費。
將石墨烯添加到鋅粉底漆中，鋅粉涂料的各個方面的性能得到大幅的提高。
產(chǎn)品介紹
什么是純烯鋅？
純烯鋅又叫石墨烯鋅粉涂料，是將高純度石墨烯（98%）添加到高純度鋅（99.6%）粉底漆中。腐蝕發(fā)生時石墨烯活化了金屬鋅顆粒，鋅被充分利用，大幅提高各項防腐性能。
利用鋅來對鋼鐵進行防腐保護，是目前最常用的方法。有研究表明現(xiàn)有富鋅涂層中鋅的利用率僅30%不到，主要是樹脂對鋅的包裹，和鋅被氧化成鋅鹽形成的導電阻隔所致。
因此即使富鋅涂層，仍然存在服役期短，維護費用高的問題。如何提高鋅的利用率？來達到更好的防腐性能，成為行業(yè)需要突破的問題。
純烯鋅在鋅的陰極保護機理上，引進純碳本征石墨烯，將配方進行優(yōu)化，全面激活高純度鋅。獲得陰極保護、屏蔽效應、抑制作用三合一的防腐蝕機理，表現(xiàn)出卓越的防腐性能。
第 4 代防腐“鋅技術(shù)”
人類的夢想和想象力推動了技術(shù)的進步，隨著納米技術(shù)發(fā)展和石墨烯新材料的出現(xiàn)，對利用鋅的防護技術(shù)，在50多年的徘徊后，石墨烯鋅粉涂料取得具有自主知識產(chǎn)權(quán)技術(shù)的重要突破。
相對于富鋅涂料、熱噴鋅、熱浸鋅，最大化的提高鋅的利用率，且施工簡單，將鋅的使用變得更加環(huán)保、成本低，是目前已知防腐性能最好的材料，最佳性價比的防腐手段。
-
熱鍍鋅、熱噴鋅
1837年 法國
將鋅高溫溶解浸涂或通過火焰/電弧溶解噴涂☆ 不環(huán)保 ☆ 能耗高
☆ 效率低 ☆ 成本高
-
富鋅底漆
1940年 歐洲
國外：鋅≥70%
國內(nèi)：鋅≥60%☆ 涂裝效率高
☆ 鋅的利用率低
-
冷噴鋅
1970年 比利時
全鋅≥95%☆ 比富鋅底漆成本高
☆ 難與封閉劑配套
-
石墨烯鋅粉涂料
2016年 中國
純碳薄層石墨烯
全面激活高純度鋅☆ 最優(yōu)的防腐
☆ 最高的性價比
純烯鋅是采用源自于中科院蘇州納米所的石墨烯技術(shù)，由蘇州格瑞豐納米科技公司定制開發(fā)純碳薄層石墨烯材料，和基于涂創(chuàng)時代第三方研發(fā)平臺授權(quán)的專利技術(shù)。是將科研和應用充分結(jié)合、產(chǎn)業(yè)鏈協(xié)同創(chuàng)新的成果。
性能特點

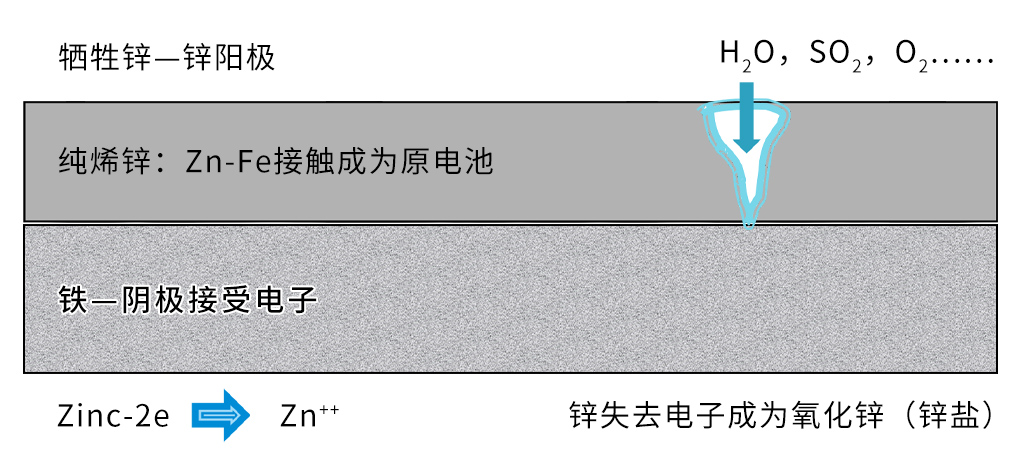

陰極保護性能

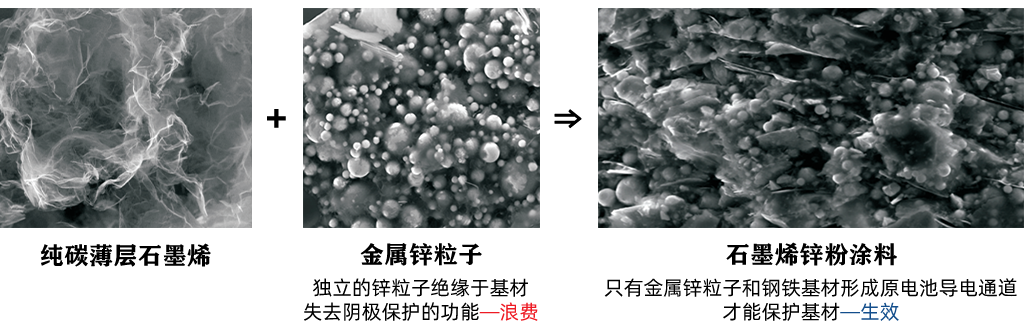

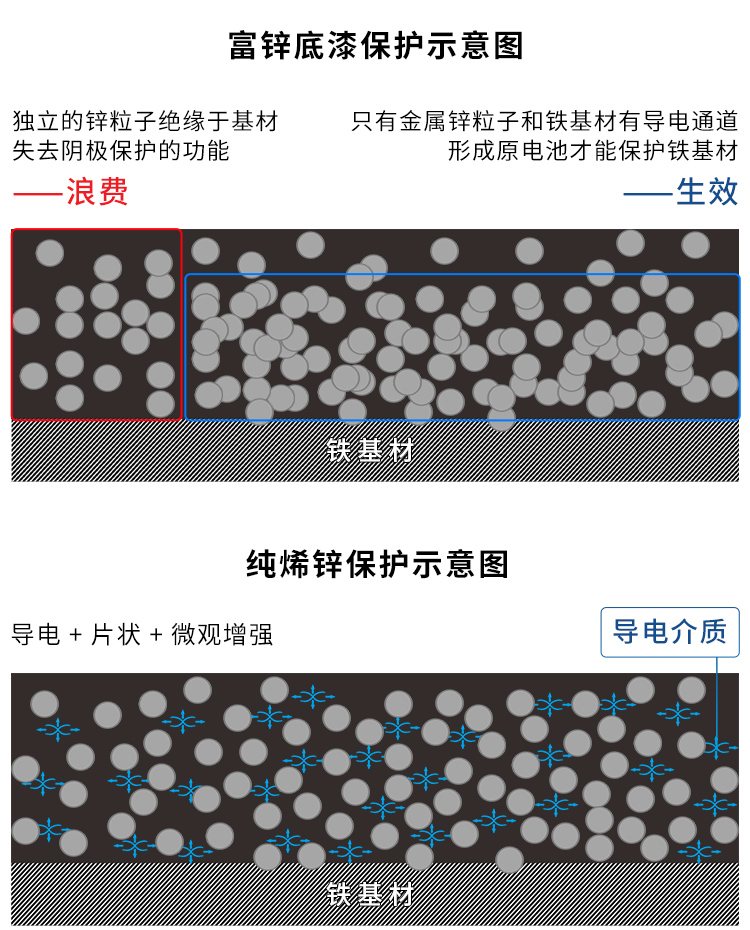

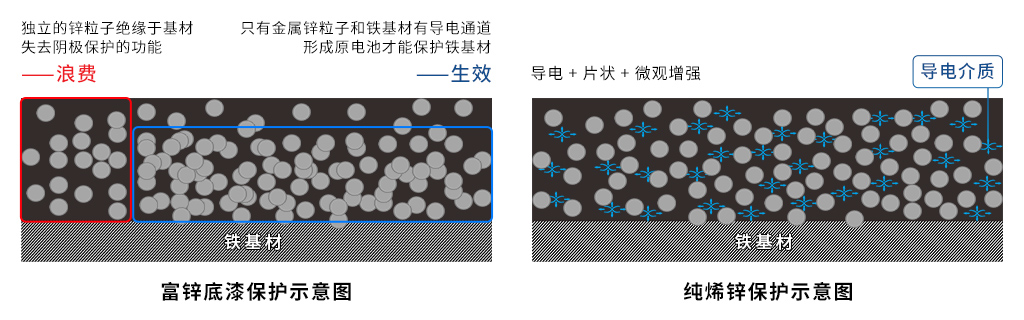

石墨烯共軛結(jié)構(gòu)使其具有很高的電子遷移率，添加在鋅粉涂料中，保證了鋅粉之間的良好的導電性，同時與經(jīng)過噴砂、拋丸處理過鋼鐵基材保持充分的電化學接觸，形成導電網(wǎng)絡(luò)。
腐蝕發(fā)生時石墨烯活化了金屬鋅顆粒，鋅被充分利用，持久的發(fā)揮電化學保護作用。石墨烯對腐蝕介質(zhì)不可滲透性，兩者協(xié)同相互作用，增強了陰極防護性能。
純烯鋅采用高純度石墨烯（98%）和高純度鋅（99.6%），我們也將鋅粉中的鉛、鐵、鎘、及鋅的氧化合物降到最低，更有利于發(fā)揮出陰極保護性能，同時也消除了其他質(zhì)量隱患。

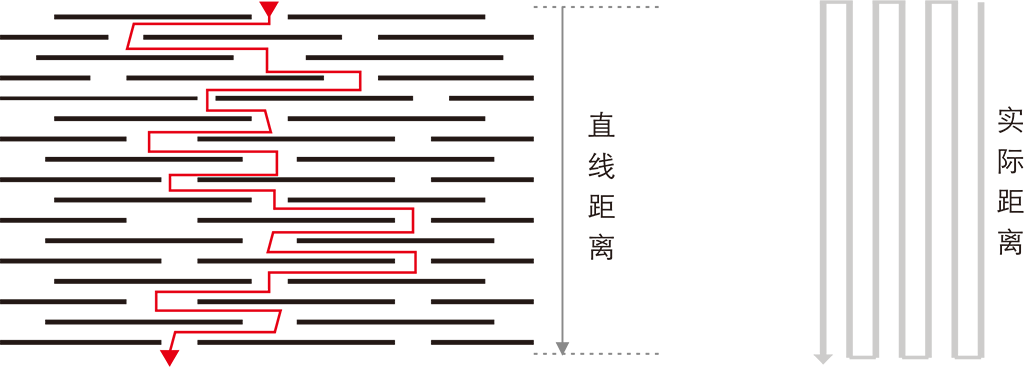

片狀屏蔽效應
相對傳統(tǒng)防腐涂料采用鋁箔、玻璃鱗片、云母氧化鐵屏蔽隔離，純烯鋅中的石墨烯更?。ǎ?納米）、更多（≈100萬億片/克）、更純(C＞98%)。一平米的純烯鋅涂層，石墨烯展開可覆蓋面積約等于1000平米，且原子層石墨烯材料，具有不可滲透性，表現(xiàn)出超強的屏蔽隔離性能。

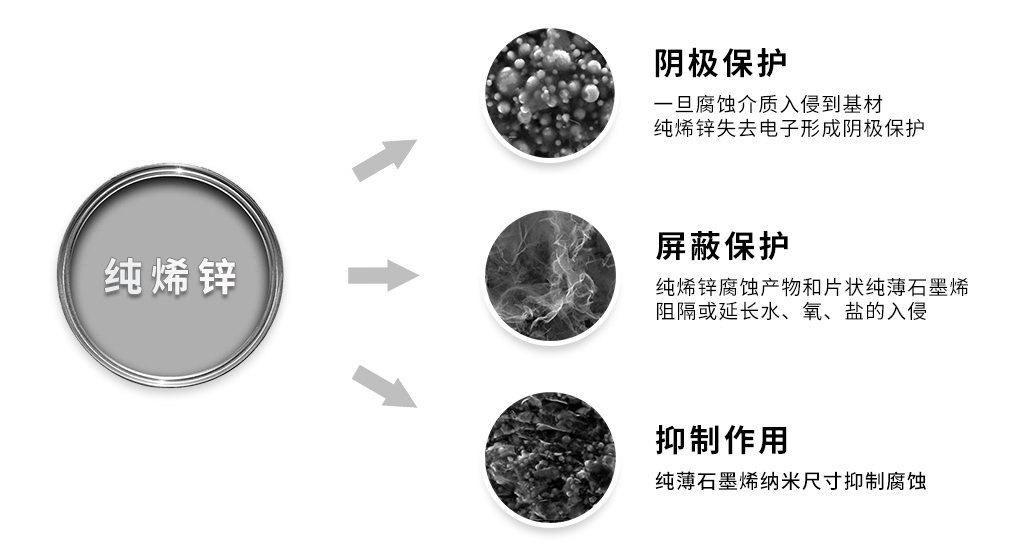

三合一的防腐機理
石墨烯層與層之間有良好的潤滑作用，其片層結(jié)構(gòu)可以將涂層分割成許多小區(qū)間，能夠有效地降低涂層內(nèi)部應力，消耗斷裂能量，進而提高涂層的柔韌性、抗沖擊性和耐磨性。

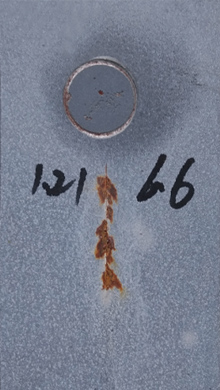

耐腐蝕性能的對比（鹽霧測試）
-
某國際品牌 80% 鋅含量
富鋅底漆1800h 鹽霧劃痕銹蝕堆積有蔓延現(xiàn)象有很多白色鋅鹽
-
國內(nèi)某石墨烯鋅粉涂料
720h 鹽霧劃痕處銹蝕嚴重面板涂層起泡
-

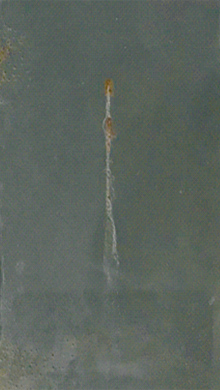

純烯鋅
5040h 鹽霧劃痕處單向擴蝕≤2.0mm，未劃痕區(qū)無起泡、生銹、開裂、剝落等現(xiàn)象

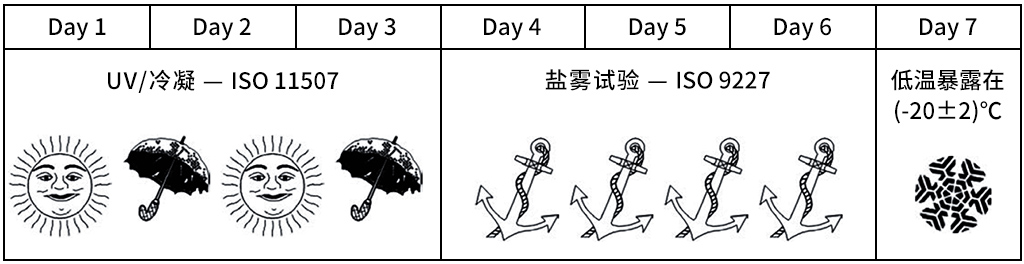

4200小時循環(huán)腐蝕實驗
純烯鋅涂料配套體系通過4200小時循環(huán)腐蝕實驗，循環(huán)耐腐蝕測試是動態(tài)模擬腐蝕環(huán)境的測試，比單一的腐蝕實驗更加科學，最接近苛刻腐蝕環(huán)境的加速實驗，業(yè)界公認防腐涂料最難測試之一。
4200小時 = 24小時 x 7天 x 25周

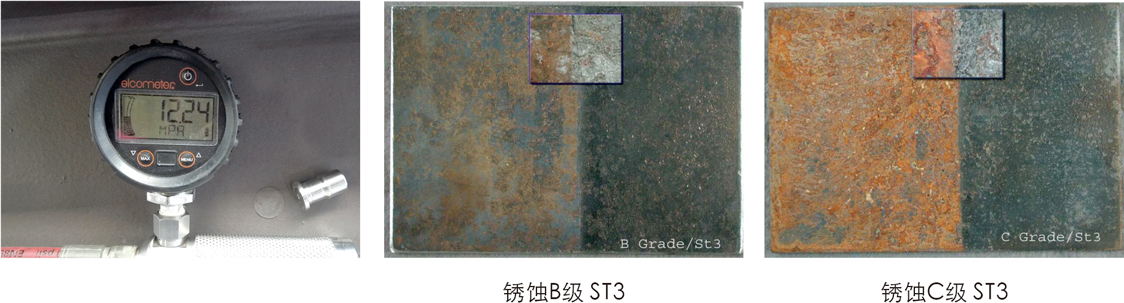

超強的附著力
純烯鋅優(yōu)異的力學性能和納米結(jié)構(gòu)特性，在鋼構(gòu)維修ST2、ST3手工動力工具除銹的表面有很強的容忍性，對基材進行滲透，形成錨定效應，產(chǎn)生良好的附著力，高達10兆帕以上。

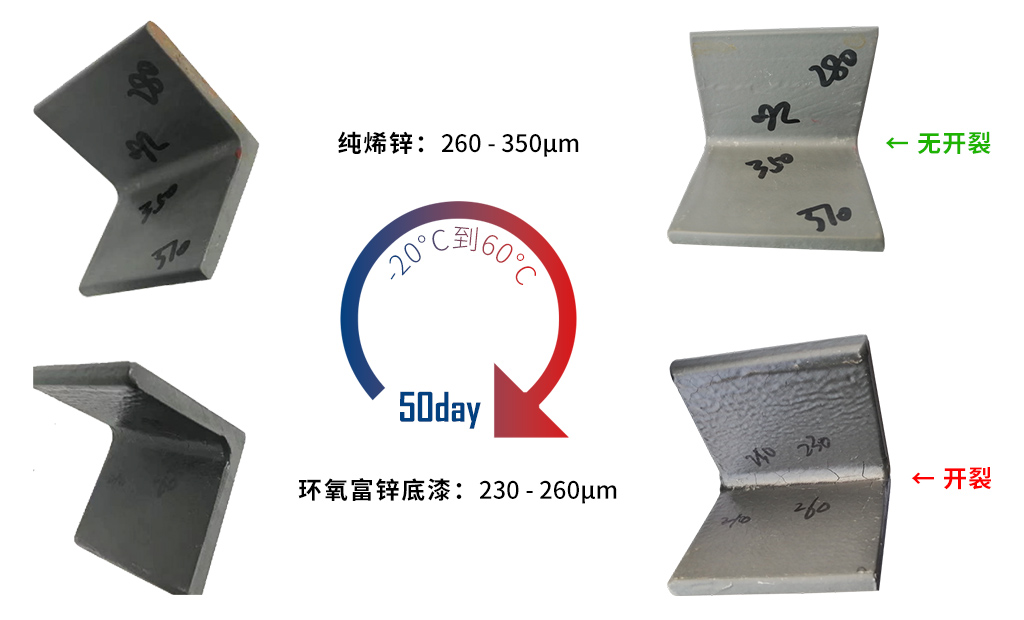

抗開裂機械性能
行業(yè)標準
石墨烯鋅粉涂料的行業(yè)標準
石墨烯鋅粉涂料已經(jīng)獲得行業(yè)普遍認可，陸續(xù)出臺了化工行業(yè)產(chǎn)品標準，納入公路橋梁鋼構(gòu)防腐技術(shù)條件，船級社海上風電防腐技術(shù)規(guī)范標準。
純烯鋅成為：第4代防腐“鋅技術(shù)”，較傳統(tǒng)重防腐涂料防腐性能提高3倍以上，是我國自主知識產(chǎn)權(quán)新一代重防腐涂料的發(fā)展方向，并有助于打破國外諸多涂料巨頭對我國80%重防腐涂料市場的壟斷。
| 標準號 | 名稱 | 生效時間 |
|---|---|---|
| JT/T 722-2023 | 《公路橋梁鋼結(jié)構(gòu)防腐涂料技術(shù)條件》 | 2023 |
| TR08057 | CCS船級社認證風力發(fā)電 《涂料產(chǎn)品認證實施專用規(guī)則》 |
2021 |
| T/CSTM 00229-2020 | 《涂料中石墨烯材料的測定》掃描電鏡+能譜法 | 2020 |
| HG/T 5573-2019 | 《石墨烯鋅粉涂料》 | 2020.7 |
| 工業(yè)和信息化部重點推進產(chǎn)品目錄 | 《重點新材料首批次應用示范指導目錄》 | 2019 |
| T/CSTM 00028 | 《石墨烯改性無溶性導靜電涂料》表面電阻率1x105-1x1011 | 2019 |
| ISO 12944-2017 | Part5 防護涂料體系-對于采用新技術(shù)解讀實驗室測試的結(jié)果至少達到ISO 12944-6的要求被驗證是行之有效的新技術(shù)鋅粉的含量不做要求 | 2017 |
| 工業(yè)和信息化部國家發(fā)改委科技部 | 《關(guān)于加快石墨烯產(chǎn)業(yè)創(chuàng)新發(fā)展的若干意見》 | 2015 |
石墨烯鋅粉底漆 VS 傳統(tǒng)富鋅底漆
| 對比項目 | 石墨烯鋅粉底漆 | 傳統(tǒng)富鋅底漆 |
|---|---|---|
| 防腐原理 | 原子片層阻隔 + 陰極防護 + 抑制作用 | 陰極防護 |
| 防腐性能：耐中性鹽霧 （90μm，單涂層，劃線） |
＞5000h | ~1000h |
| 施工工藝 | 容忍性高 | 正常 |
| 理論涂布率 | 高出 ~20% | 正常 |
| 附著力 | ＞10MPa | ＞6MPa |
| 厚膜抗開裂 | 無開裂 （300μm，-20℃~60℃循環(huán)） |
易開裂 |
| 涂層重量 | 輕量化 | 正常 |
| 維修周期 | 延長 | 正常 |
| 資源節(jié)約 | 大量節(jié)省鋅粉 | 鋅粉用量大 |
| 性價比 | 極高 （材料成本 + 施工優(yōu)勢 + 維護周期） |
正常 |
配套方案
儲罐 C4環(huán)境
| 部位 | 油漆種類 | 干膜厚度 |
|---|---|---|
| 外表面 | 純烯鋅涂料 | 60μm |
| 純烯鋅配套中間涂料 | 100μm | |
| 氟碳面涂/聚氨酯面涂 | 60μm | |
| 內(nèi)表面 | 石墨烯導靜電涂料 | 160μm |
橋梁 C5環(huán)境
| 部位 | 油漆種類 | 干膜厚度 |
|---|---|---|
| 外表面 | 純烯鋅涂料 | 80μm |
| 純烯鋅配套中間涂料 | 120μm | |
| 氟碳面涂/聚氨酯面涂 | 80μm | |
| 內(nèi)表面 | 純烯鋅涂料 | 80μm |
| 環(huán)氧厚漿涂料 | 120μm |
海工裝備
| 部位 | 油漆種類 | 干膜厚度 |
|---|---|---|
| CX極端的腐蝕性 大氣區(qū)（離岸） |
純烯鋅涂料 | 80μm |
| 純烯鋅配套中間涂料 | 140μm | |
| 氟碳面涂 | 80μm | |
| CX極端的腐蝕性 （浪濺和潮汐區(qū)域） |
石墨烯環(huán)氧玻璃鱗片涂料 | 600μm |
管道
| 部位 | 油漆種類 | 干膜厚度 |
|---|---|---|
| 外表面 Im3土壤掩埋 |
石墨烯環(huán)氧玻璃鱗片涂料 | 500μm |
| 內(nèi)表面 Im1淡水浸泡 |
石墨烯環(huán)氧玻璃鱗片涂料 | 500μm |
應用領(lǐng)域
純烯鋅的成功應用案例
純烯鋅在福建漳州古雷石化園區(qū)，給CX極端腐蝕環(huán)境下的8公里電力管廊提供腐蝕保護，涂裝面積超過50萬平米。是目前已知石墨烯防腐涂料在極苛刻海洋環(huán)境下最大規(guī)模的應用案例，也是第一個在石化行業(yè)大規(guī)模應用的防腐案例。
在如此嚴苛的腐蝕環(huán)境下，隔壁的綜合管廊采用傳統(tǒng)富鋅底漆，6年時間就開始維護，增加了運行成本，因停產(chǎn)檢修給園區(qū)企業(yè)帶來巨大的損失。電力管廊承擔整個園區(qū)能源供給，采用純烯鋅進行防護，首次維護時間達30年以上，純烯鋅給園區(qū)節(jié)約維護費用，園區(qū)企業(yè)減少停產(chǎn)損失，創(chuàng)造效益達數(shù)億元以上。
-
漳州古雷石化電力管廊
-

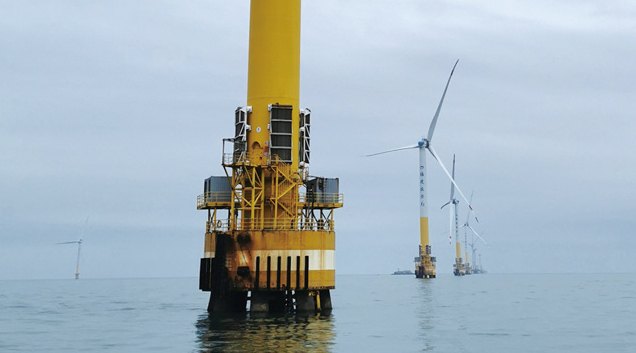

平海灣海上風電
-
萬家麗北路
-
黃花機場T3航站樓
-
中聯(lián)重科總部大樓
-
海上光伏
聯(lián)系我們
-
在線客服
