海上風電導管架涂層防腐方案
海上風電導管架的用途

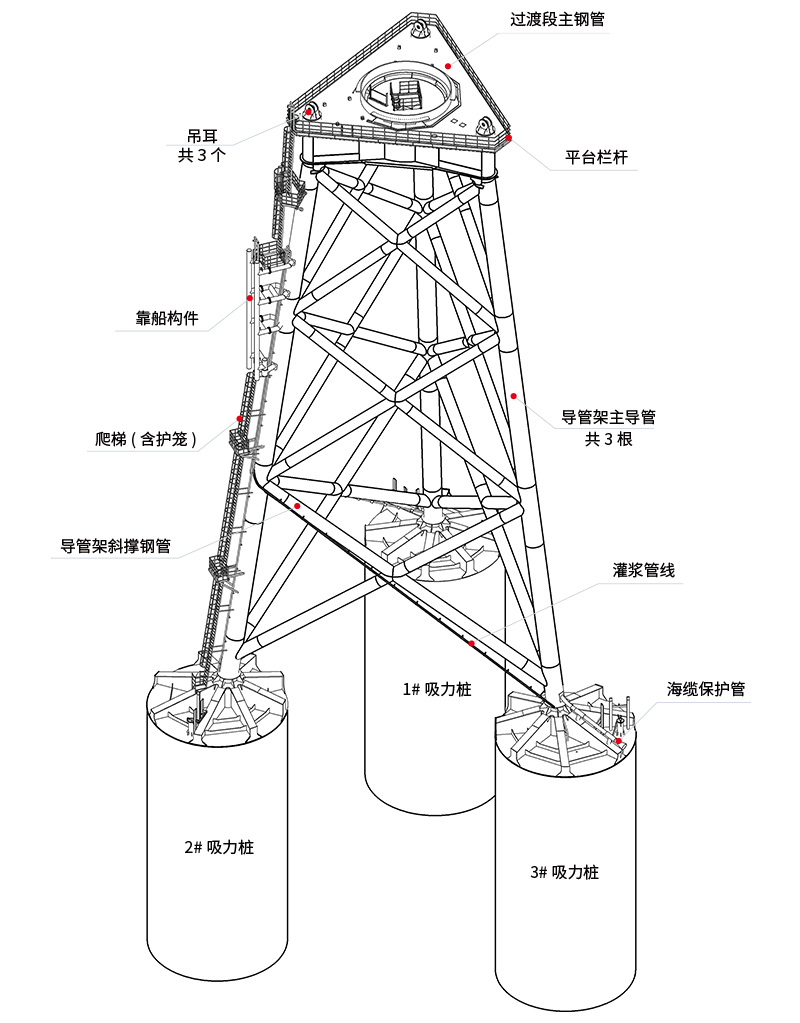

海上風電導管架是干嘛的？海上風電導管架其實就是海上風機塔筒的水下樁基和上部塔筒的連接段。

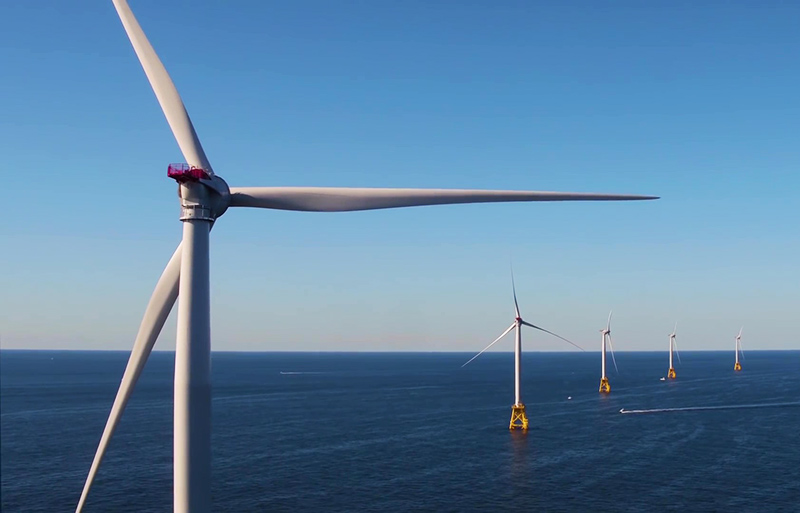

一個海上風電機組，一般是由海面下的基礎部分和海面上的塔筒、風機組成，導管架主要應用于單機容量較大、水位較深、地質條件較差的海上風電場。

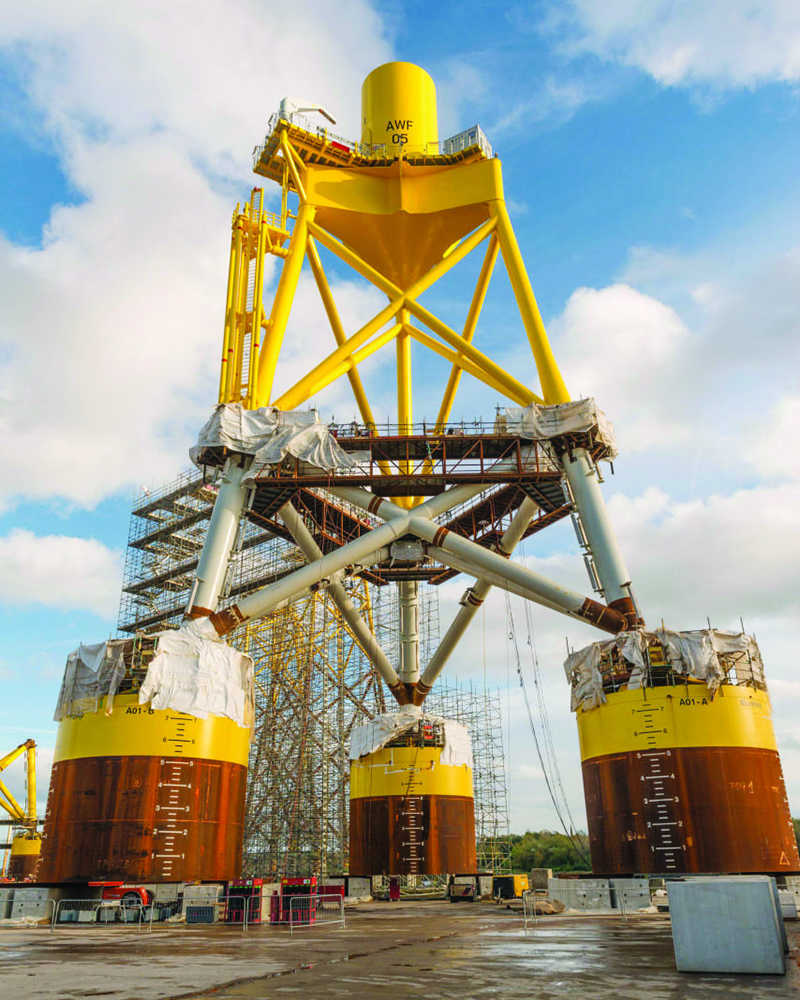

海上風電導管架基礎安裝過程：導管架一般是在碼頭拼裝完成，由大型運輸船運輸?shù)胶Ｉ巷L(fēng)電基地，先進行水下對位安裝，上面再安裝作業平臺、風筒和風機，風電機組的基本安裝就完成了。
導管架基礎防腐涂層配套方案
由于海水是一種很強的腐蝕性介質，如果不采取有效的防腐蝕措施，鋼質導管架平臺就會發生嚴重的腐蝕。導管架平臺腐蝕會縮短平臺的服役壽命，增加平臺維護和維修的費用。
| 部位 | 涂層范圍 | 第一道涂層 | 第二道涂層 | 第三道涂層 | 第四道涂層 | |
|---|---|---|---|---|---|---|
| 導管架主體結構 | 導管架主導管、斜撐鋼管，過渡段鋼板，過渡段主鋼管，過渡段支撐柱等(主體結構外表面，含過渡段內部下平臺底板外表面、吊耳、過渡段主鋼管頂法蘭外側) | 基礎頂高程~-9.00m | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 高程-9.00m~11.00m | 環氧玻璃鱗片涂料800μm | |||||
| 高程-11.00m~吸力柱高程 | 環氧玻璃鱗片涂料600μm | |||||
| 過渡段主鋼管內表面及內部所有構件表面(含內平臺) | 通長 | 石墨烯環氧富鋅底漆80μm | 環氧玻璃鱗片涂料400μm | |||
| 過渡段主鋼管頂法蘭接觸面、背面，法蘭內表面和螺栓孔 | 通長 | 按風機廠家要求 | ||||
| 過渡段外平臺 | 過渡段外平臺(除鋼格柵外) | 通長 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 過渡段外平臺鋼格柵(含固定鉤和馬鞍夾等) | 通長 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | ||
| 海纜保護管 | 海纜保護管及其支撐鋼材(含頂部法蘭、固定鋼管、支撐套管、水平連桿、座板等)外表面 | 過渡段和導管架主腿內部分 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | |
| 海纜保護管及其支撐鋼材(含固定鋼管、支撐套管、水平連桿、座板等)外表面和喇叭口外表面、內表面 | 主腿外部分至喇叭口高程 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 環氧玻璃鱗片涂料400μm | ||
| 海纜保護管及其支撐鋼材內表面(喇叭口除外) | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | |||
| 排氣管 | 排氣管及其支撐鋼材(含頂部法蘭、固定鋼管等)內、外表面 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | ||
| 吸力樁防腐 | 吸力樁頂部連接段外表面、樁壁外表面 | 頂蓋外表面，樁側壁頂部至頂部以下2.5m外表面 | 環氧玻璃鱗片涂料600μm | |||
| 超構件(爬梯及休息平臺) | 靠船構件(含爬梯及休息平臺)的所有鋼管(含方鋼和圓鋼)外表、所有鋼板及型鋼表面 | 通長 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 鋼格柵(含固定鉤和馬鞍夾等) | 通長 | 熱浸鍍鋅120μm | 環氧封閉漆50μm | 氟碳面漆80μm | ||
| 法蘭盤上表面 | 熱噴鋅140μm (最終應以廠家法蘭圖紙以及塔架技術規范相關要求為準) | |||||
| 法蘭盤側面和下表面 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||||
| 灌漿管線 | 灌漿管線的所有鋼管外表面及所有鋼板表面1 | 暴露在導管架外表面，高程-9.00m以上 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 灌漿管線的所有鋼管外表面及所有鋼板表面2 | 暴露在導管架外表面，高程在-9.00m以下 | 環氧玻璃鱗片涂料800μm | ||||
| ICCP | ICCP的線槽、鋼棒、支撐鋼管、底座 | 高程在-9.00m以上 | 環氧玻璃鱗片涂料800μm | 氟碳面漆80μm | ||
| 高程在-9.00m以下 | 環氧玻璃鱗片涂料800μm | |||||
| 導管架結構用到的螺栓、螺母、墊片 | 采用316L不銹鋼+相應的橡膠螺套套接保護 | |||||
風電導管架涂料生產廠家
湖南省德謙新材料有限公司是一家致力于高性能風電防腐涂料的研發、生產、銷售、涂裝、技術服務的專業公司。將科研和應用充分結合，市場為導向，客戶為中心，通過創新技術為客戶創造價值。
生產的環氧富鋅底漆、石墨烯涂料、環氧封閉漆、冷噴鋅涂料、氟碳涂料、環氧玻璃磷片漆等用于風電上的涂料都通過第三方檢測報告，防腐性能好，廠家直銷，批發價出售，量大從優，銷售全國。
