什么是污閃?

污閃是指電氣設(shè)備絕緣表面附著的污穢物在潮濕條件下，其可溶物質(zhì)逐漸溶于水，在絕緣表面形成一層導(dǎo)電膜，使絕緣子的絕緣水平大大降低，在電力場作用下出現(xiàn)的強(qiáng)烈放電現(xiàn)象。

 污閃威脅著電力系統(tǒng)的安全穩(wěn)定運(yùn)行，輕者影響局部供電，重者會對電網(wǎng)造成影響，甚至使整個電網(wǎng)大面積運(yùn)行癱瘓。

 污閃事故產(chǎn)生的主要原因:

輸電線路長期暴露在大自然中，特別是在工業(yè)密聚區(qū)和鹽堿地區(qū)，輸電線路經(jīng)常受到工業(yè)廢氣或自然界鹽堿、粉塵等污染，通常在其表面富集形成一定的污穢區(qū)。當(dāng)在潮濕氣候條件下，污穢層中的電解質(zhì)濕潤后，溶解更多的電解質(zhì)，使絕緣子的表面電導(dǎo)率增加，絕緣性能下降，沿面閃絡(luò)電壓顯著降低，嚴(yán)重時能降低到清潔表面閃絡(luò)電壓的10%下，造成絕緣子濕潤表面的放電閃絡(luò)（簡稱污閃）。

 污閃形成分為4個階段

絕緣子表面的污染

絕緣子表面的污染層潤濕

干燥帶的形成和局部電弧

局部電弧發(fā)展成貫穿兩極。

 污閃的防護(hù)措施

  傳統(tǒng)的辦法是春秋兩季的停電人工清掃，還有使用硅油、硅脂等材料涂覆，合理的調(diào)節(jié)外絕緣的爬電比距。

再有就是更換絕緣子的材質(zhì)，今年也有使用防閃增爬裙，現(xiàn)在大多使用RTV防污閃系列涂料涂覆等。

 RTV防污閃涂料的主要特性

具有較好的耐候性

具有優(yōu)異的防腐蝕性能

RTV涂層能較好的抑制泄露電流

具有優(yōu)良的憎水及憎水遷移性

具有優(yōu)良的電絕緣性

施工容易、操作簡單、費(fèi)用較低

室溫硫化硅橡膠（Room Temperature Silicone Rubber）簡稱RTV防污閃涂料，近年來以其長效、免維護(hù)等突出特點(diǎn)作為一種新技術(shù)、新材料在國內(nèi)得到快速發(fā)展和廣泛應(yīng)用。為電力系統(tǒng)安全穩(wěn)定運(yùn)行作出了貢獻(xiàn)。

RTV室溫硫化硅橡膠長效防污閃涂料（以下簡稱RTV防污閃涂料）廣泛使用于電力輸變電設(shè)備外絕緣防污閃工作中。

RTV防污閃涂料性能特點(diǎn)：

1. RTV防污閃涂料為單組份涂料，使用時無需調(diào)配，密封包裝開啟后即可直接噴、涂于電瓷表面，與空氣中的水分子接觸后固化成膜，保證質(zhì)量，減少浪費(fèi)，施工簡單。

2. 大幅度提高電力輸變電設(shè)備外絕緣污閃電壓，污閃電壓可提高到200%以上，保障電力設(shè)備運(yùn)行安全。

 3. 在設(shè)備正常使用情況下，噴、涂RTV涂料后的電力外絕緣設(shè)備可以免清掃維護(hù)。節(jié)約大量清掃外絕緣設(shè)備的人力、物力（一般暫定十年）。

4. RTV防污閃涂料可燃性指標(biāo)不低于FV-1級。此項指標(biāo)尤其適合電力系統(tǒng)直流輸變電設(shè)備的絕緣防污工作。

5. RTV防污閃涂料燃燒后殘留物不導(dǎo)電，對設(shè)備運(yùn)行不留安全隱患。

6.涂料的電氣性能、力學(xué)性能優(yōu)異、憎水性及憎水性遷移性強(qiáng)、附著力強(qiáng)、使用壽命長。

 7. RTV防污閃涂料為鐵桶包裝（5Kg），4鐵桶（20Kg）一件（紙箱包裝）。

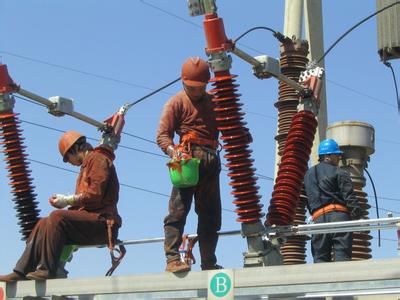

 RTV防污閃涂料施工方法：

1. 使用前用干布將電瓷表面擦拭干凈后即可在晴好天氣下噴、涂施工。

2. 施工時應(yīng)噴、涂于清潔、干燥的電磁表面上，涂層厚度應(yīng)在0.25mm以上。避免漏涂。

3. 涂敷后30min內(nèi)表干，24h實(shí)干。

 RTV防污閃涂料日常維護(hù)：

1. 在正常巡視工作中，如發(fā)現(xiàn)涂層局部出現(xiàn)機(jī)械外力導(dǎo)致破損現(xiàn)象，應(yīng)補(bǔ)涂或復(fù)涂。補(bǔ)涂或復(fù)涂方法見注意事項4。

2. 霧、露天氣觀察涂層憎水性，若涂層憎水角小于90°，或者憎水角消失，48小時不恢復(fù)即為失效，應(yīng)安排補(bǔ)涂或復(fù)涂。方法同上。

 RTV防污閃涂料注意事項：

1. 包裝桶密封開啟或使用后應(yīng)立即蓋緊，避免涂料長時間與空氣接觸，以防止涂料固化。

2. 施工應(yīng)在晴好天氣下進(jìn)行，禁止在雨、霧、風(fēng)沙等惡劣氣象條件下施工，以確保施工質(zhì)量。

3. 瓷絕緣子表面在涂敷涂料前必須清掃干凈，嚴(yán)格杜絕油脂、灰塵、水分殘留在瓷絕緣子表面。

4. 對已涂敷過涂料的絕緣子進(jìn)行復(fù)涂時，應(yīng)將原有涂層表面的塵垢及剝落、翹皮的RTV涂層清除掉，對附著力良好但已失效的原有RTV涂層，無需必須清除，可在其上直接復(fù)涂，基本不影響復(fù)涂質(zhì)量。
