光伏市場與光伏支架

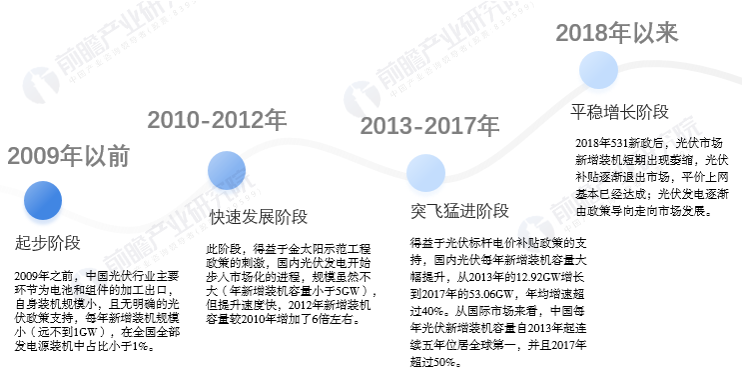

光伏行業發展前景及趨勢預測
光伏行業發展前景及趨勢預測

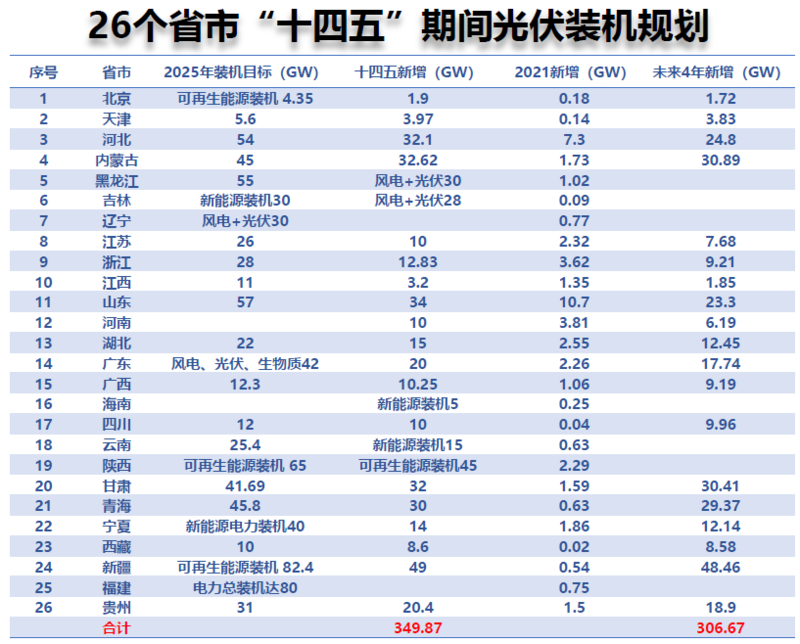

2020年12月12日，習近平主席在氣候雄心峰會上宣布，到2030年，中國非化石能源占一次能源消費比重將達到25%左右。為達到此目標，在“十四五”期間，我國光伏年均新增光伏裝機或?qū)⒃?0-110GW之間。
為達成2030年碳達峰，2060年前實現碳中和，光伏行業將成為長期處于高速發展的新能源行業之一，預期2027年將保持70-120GW左右的新增裝機量，2027年我國光伏發電行業累計裝機量可能在827-938GW之間。
央國企加速光伏制造
或配合產業配套，或保障供應鏈，在光伏制造領域，央國企開始動作頻頻。截至目前已有十余家央企和地方國企開展光伏制造項目，六大發電集團中僅大唐未見動作。其中華能與中南光電、華電、國家電投等也開始生產光伏支架。
值得重視的是，除了常見的合作模式外，自建模式逐漸增多。如國家電投以黃河公司為平臺，涉及多晶硅、硅片、電池、組件、支架、光伏電站規劃設計及建設、運行維護、檢測評價及組件回收等全產業鏈。
2023年開年，國家電投再投5GWHJT光伏電池及組件。華能自建“華能智鏈光伏組件OEM生產線”。華電洪湖光伏發電暨光伏裝備制造項目落戶湖北洪湖市...
海上光伏項目起步
隨著光伏電站用地矛盾凸顯，沿海省份開始向深海挺進。

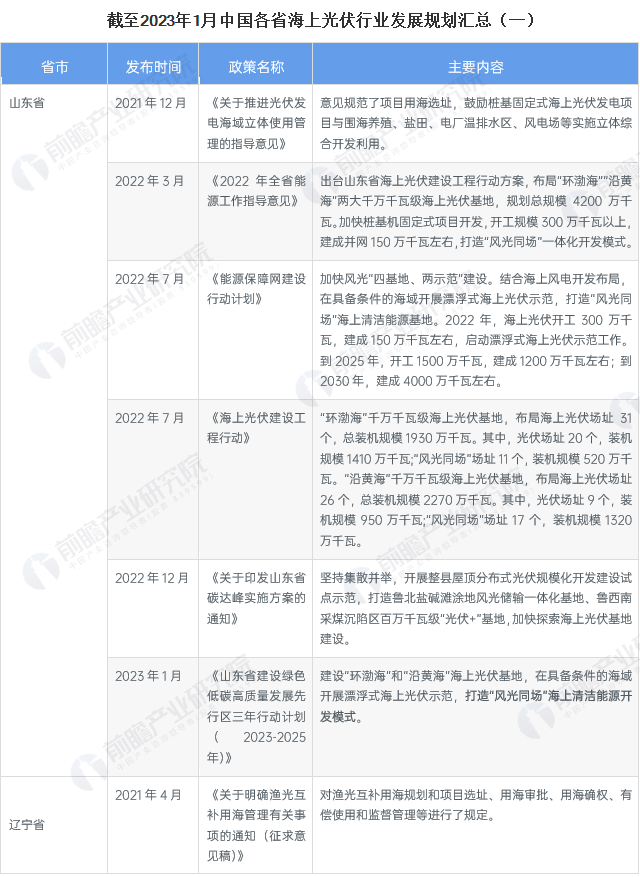

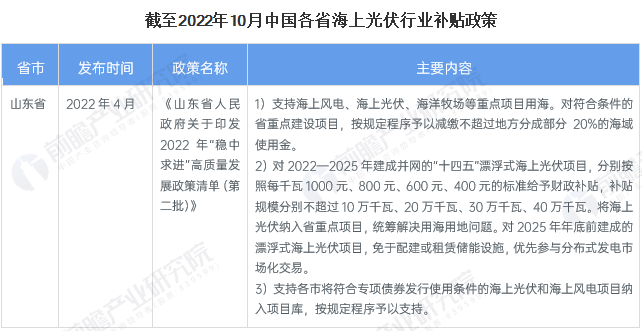

2022年，新能源標桿省份山東打響規模化海上光伏“第一槍”，將打造“環渤海、沿黃?！彪p千萬千瓦級海上光伏基地，總裝機規模高達42GW。
與此同時，首批樁基固定式海上光伏項目競爭配置，正式打響全國海上光伏“第一槍”，10個項目總規模高達11.25GW，由國家電投、國家能源集團、山東能源集團等19家“首吃螃蟹”。按照政策，2022年和2023年的開工規模分別為3.8GW和4.7GW。
| 序號 | 項目編號 | 投資主體 |
|---|---|---|
| 1 | HG1 |
中國電力國際發展有限公司（牽頭） 浙江正泰新能源開發有限公司 |
| 2 | HG14 |
國家能源集團新能源有限責任公司（牽頭） 遠景能源有限公司 |
| 3 | HG15 |
山東能源集團有限公司（牽頭） 明陽智慧能源集團股份公司 |
| 4 | HG16 |
國家能源投資集團有限責任公司（牽頭） 萬華化學集團股份有限公司 天合光能股份有限公司 中鐵十四局集團有限公司 |
| 5 | HG21 |
中國華能集團有限公司（牽頭） 隆基綠能科技股份有限公司 山東海洋集團有限公司 |
| 6 | HG30 | 中國廣核集團有限公司 |
| 7 | HG32 |
山東發展投資控股集團有限公司 國家電力投資集團有限公司 國家能源集團新能源有限責任公司 |
| 8 | HG34 |
國家電力投資集團有限公司 力諾集團股份有限公司 |
| 9 | HG37 |
中國電力建設股份有限公司 山東海洋集團有限公司 |
| 10 | HG38 |
中國大唐集團有限公司 中國東方電氣集團有限公司 隆基綠能科技股份有限公司 |
當然，需要重視的是，當下海上光伏在前期手續辦理、項目施工建設、后期運維管理等各個階段均存在著挑戰。而行業困境也將進一步倒逼企業創新，新一輪海上競賽鳴槍。
光伏支架的選擇
根據市場調研和中國“十四五”規劃，太陽能發電在“十四五”（2021~2025）期間，光伏發電總裝機量會從2.3億千瓦增長至5.51億千瓦，平均每年的裝機量為0.642億千瓦（64.2GW）。
根據行業經驗，每MW需求30~40噸光伏支架測算，每年光伏支架需求量為193~257萬噸。目前市場上支架材料以鋼、鋁和復合材料為主。各具其優缺點：
鋼材與鋁材支架之間的優缺點
1、材料強度方面
支架一般采用Q235B鋼材與鋁合金擠壓型材6063 T6，兩者設計強度對比見下表：
表1：強度對比表（N/mm2）
| 材料名稱 | 抗拉、抗壓、抗彎 | 抗剪 |
|---|---|---|
| 鋼材Q235B | 215 | 125 |
| 6063 T6 | 150 | 85 |
強度方面，6063 T6鋁合金大概為Q235 B鋼材的68%-69%，所以一般在強風地區、跨度比較大等情況下鋼材優于鋁合金型材。
2、撓度變形方面
結構的撓度變形與型材的形狀尺寸、彈性模量（材料固有的一個參數）有關系，與材料的強度沒有直接聯系。
表2：在同等的截面條件下兩者的綜合對比
| 材料名稱 | 彈性模量 | 密度 |
|---|---|---|
| 鋼材Q235B | 206 GPa | 7.85g/cm3 |
| 6063 T6 | 70GPa | 2.71g/cm3 |
在同等條件下，鋁合金型材變形量是鋼材的2.9倍，重量是鋼材的35%，造價方面在同等重量下，鋁材是鋼材的3倍。所以一般在強風地區、跨度比較大、造價方面等條件鋼材優于鋁合金型材。
3、防腐蝕方面
目前支架主要的防腐蝕方式鋼材采用熱浸鍍鋅55-80μm，鋁合金采用陽極氧化5-10μm。
鋁合金在大氣環境下，處于鈍化區，其表面形成一層致密的氧化膜，阻礙了活性鋁基體表面與周圍大氣相接觸，故具有非常好的耐腐蝕性，且腐蝕速率隨時間的延長而減小。
鋼材在普通條件下（C1-C4類環境），80μm鍍鋅厚度能保證使用20年以上，但在高濕度工業區或高鹽度海濱甚至溫帶海水里則腐蝕速度加快，鍍鋅量需要100μm以上，并且需要每年定期維護。
在防腐蝕方面鋁合金遠遠優異于鋼材。
4、其他方面對比
外觀：鋁合金型材有很多種表面處理方式，如陽極氧化、化學拋光、氟碳噴涂、電泳涂漆等。外表美觀并能適應各種強腐蝕作用的環境。
鋼材則一般采用熱浸鍍鋅、表面噴涂、油漆涂層等方式。外觀差于鋁合金型材。在防腐蝕方面也差于鋁型材。
截面多樣性：鋁合金型材一般加工方式有擠壓、鑄造、折彎、沖壓等方式。擠壓生產是目前主流生產方式，通過開擠壓模的方式，可以達到生產出任意任意截面型材，并且生產速度比較快。
鋼材則一般采用輥壓、鑄造、折彎、沖壓等方式。目前輥壓是生產冷彎型鋼的主流生產方式。截面則需要通過輥壓輪組來調節，但一般機器定型后只能生產同類產品，尺寸方面調節，而截面形狀無法改變，如C型鋼、Z型鋼等截面。輥壓生產方式則比較固定，生產速度比較快。
5、綜合性能對比
- 鋁合金型材質量輕、外表美觀、防腐蝕性能極佳，一般用于對承重有要求的屋頂電站、強腐蝕環境、化工廠電站等采用鋁合金做支架則會有更好的效果。
- 鋼材強度高、承受荷載時撓度變形小，一般用于普通情況下的電站或用于受力比較大的部件。
- 造價方面：一般情況下，基本風壓在0.6kN/m2，跨度在2m以下，鋁合金支架造價為鋼結構支架的1.3-1.5倍。在小跨度體系中，（如彩鋼板屋頂）鋁合金支架與鋼結構支架造價相差比較小，并且在重量方面鋁合金比鋼支架要輕很多，所以非常適合用于屋頂電站。
在大風地區、跨度要求比較大則采用鋼支架在經濟上有明顯的效益。
復合材料具有輕質高強、可設計性好、耐腐蝕、絕緣等特點，復合材料支架應運而生。
復合材料是由多種材料高溫聚合而成，其質量受成型工藝、原輔材料、環境、工人素質等多方面因素影響，質量的不穩定及相關標準的缺失困擾著復合材料光伏支架的推廣及應用，尤其是戶外惡劣環境，抗老化性有待檢驗。
| 材質 | 密度g/cm3 | 元/噸 | 元/米 | 耐久年 | 優缺點 |
|---|---|---|---|---|---|
| 鋼材（鋅鋁鎂） | 7.85 | 6500-8000 | 13-18 | 25 | 強度高，耐腐蝕差。適用風力大電站 |
| 鋁材 | 2.71 | 24000 | 14-23 | 25 | 強度一般，耐腐蝕較好。適用分布式屋頂 |
| 復合材料 | 2.12 | 35000 | 12-30 | 30 | 強度高，耐腐蝕好。適應性強 |
綜上所述 ，三種材料支架在內陸干燥地區均可適用。鋼材支架是已知應用較早且獲得認可的光伏支架。如果鍍層低于65μm，3年左右會出現局部腐蝕，15年會發生嚴重腐蝕。
如果防腐涂層能達到30年耐久性，在海上光伏應用將成為首選。因?yàn)殇X材抗風強度低，且成本較高；復合支架雖然宣傳不錯，成本比鋼架高，實際應用效果有待檢驗，特別是耐老化性能。
確定目標市場
陸地光伏市場經過多年發展，空間會越來越小，海上光伏潛力巨大。陸地光伏支架現有的防腐工藝不適應海上環境。目前光伏尤其是海上光伏防腐還沒有標準。推動并建立海上光伏防腐標準及體系，必將主導巨大的海上光伏市場。
