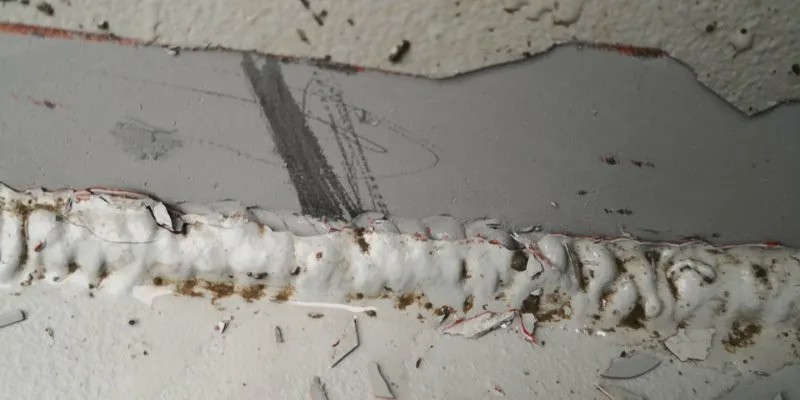

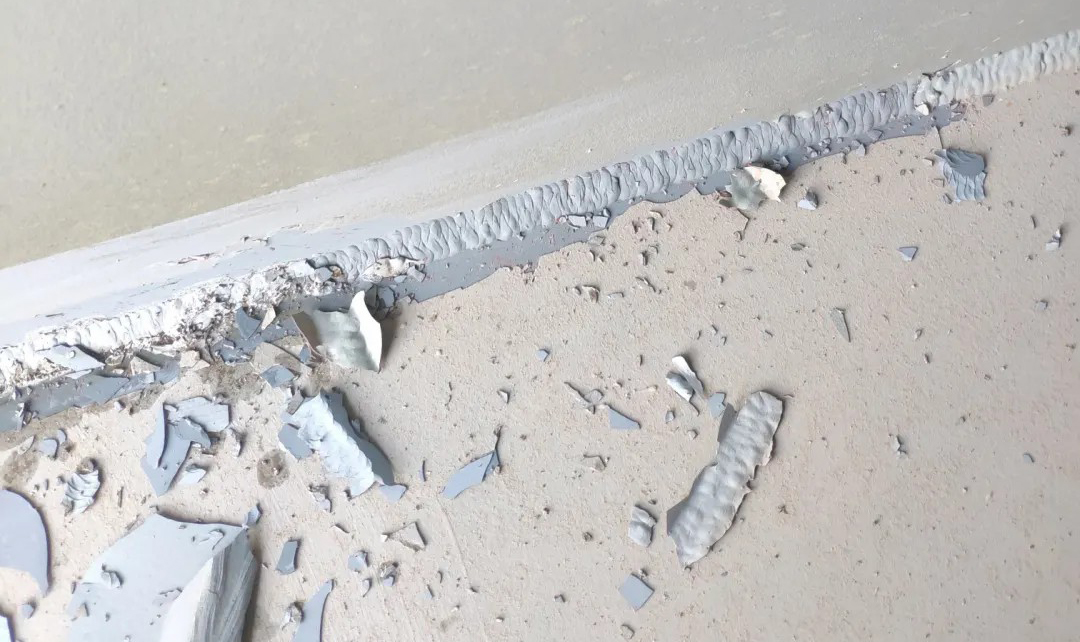

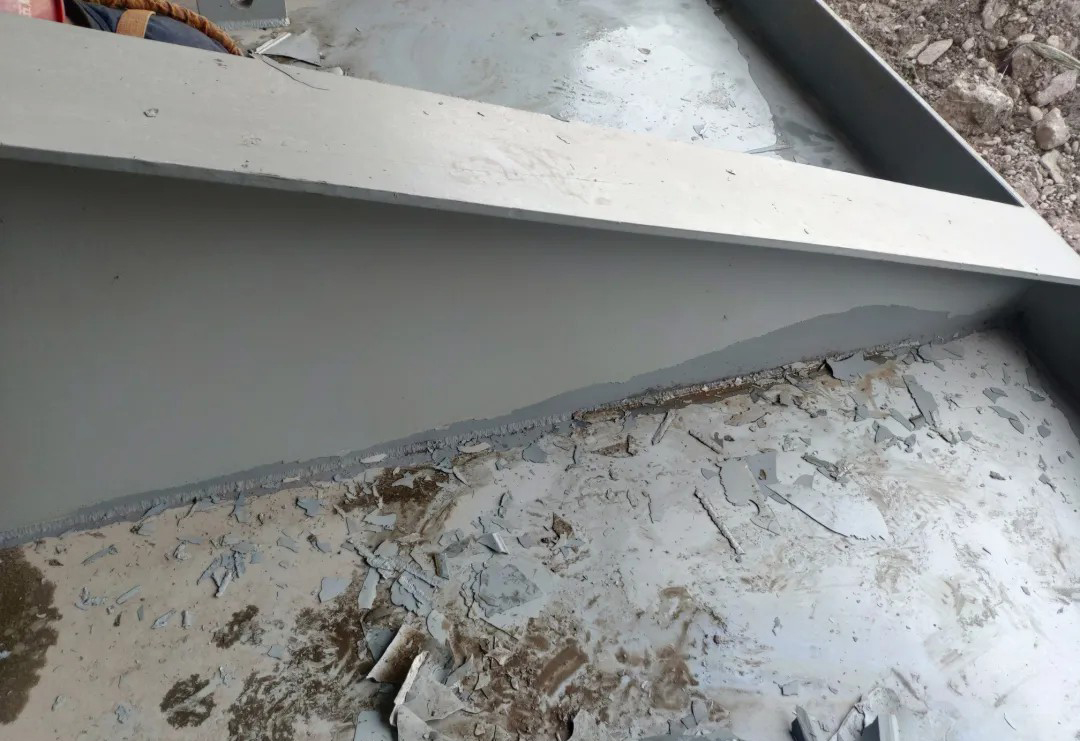

一、油漆大面積脫落引發(fā)的原因

閘門防腐使用冷噴鋅+環(huán)氧云鐵防銹漆+氯化橡膠面漆。兩個(gè)月時(shí)間就產(chǎn)生了大面積脫落的情況，施 工現(xiàn)場(chǎng)沒(méi)有做附著力測(cè)試，冷噴鋅像斷層一樣，在廠內(nèi)做了冷噴鋅拉拔試驗(yàn)，拉力均在5MPa或以上。

二、脫落原因分析

1.是否在焊縫位置，是不是粉塵雜質(zhì)這些沒(méi)有清理干凈造成，層間有問(wèn)題，又是局部，多半和表面 清理有關(guān)系。

2.如果是大面積的話，考慮復(fù)涂間隔是不是過(guò)長(zhǎng)，表面清理狀況還有涂層是不是配套。

3.表面處理不夠徹底，鋼材局部有污染問(wèn)題，涂刷過(guò)厚，焊縫沒(méi)有進(jìn)行打磨找平處理，焊瘤較多， 氣孔也多，造成底層空腔腐蝕，也是造成脫層的主要原因。冷涂鋅作為底面合用，配套其它面漆要注意配套性，一般不建議酸洗體系面漆配套， 否則造成大面積脫層。

4.冷鍍鋅和面層或者中涂層結(jié)合力不夠，沒(méi)有配套專用封閉劑。

三、冷噴鋅施工條件

不要在潮濕或寒冷的天氣（氣溫低于5°C或高于35°C，相對(duì)濕度大于85%）情況下施工，否則不能達(dá)到預(yù)期的涂裝效果。請(qǐng)?jiān)谕L(fēng)良好的場(chǎng)所使用，如確需在密閉環(huán)境作業(yè)，必須安裝通風(fēng)裝置及使用適當(dāng)?shù)姆雷o(hù)裝置，相對(duì)濕度要≤85%，鋼結(jié)構(gòu)表面處理應(yīng)該達(dá)到規(guī)定的Sa2.5級(jí)，其粗糙度Rz在30-80um，不能進(jìn)行噴射除銹處理的部位應(yīng)該手工和動(dòng)力工具除銹至St3級(jí)。

四、冷噴鋅常見(jiàn)問(wèn)題分析

1.涂層脫落問(wèn)題分析

冷噴鋅復(fù)合涂層出現(xiàn)鼓包后剝落的現(xiàn)象，主要原因是由于涂裝完冷涂鋅封閉劑后，溶劑殘留在涂層 中，加上封閉劑的設(shè)計(jì)厚度均在100 μm以上，干膜厚度較厚，殘留在涂層中的溶劑即使間隔時(shí)間很長(zhǎng)也很難揮發(fā)出來(lái)，而熱塑性冷噴鋅涂層由 于溶劑存在一直處于軟化狀態(tài)，受熱膨脹后，涂層將會(huì)出現(xiàn)鼓包然后脫落等現(xiàn)象。筆者建議在噴涂冷噴鋅封閉劑后，分兩道涂裝，第一道霧噴后 等涂層實(shí)干后再進(jìn)行第二道噴涂，這樣可以保證冷涂鋅封閉劑中的溶劑得到較好的釋放。

五、冷噴鋅配套

六、德謙新材專注冷噴鋅

優(yōu)質(zhì)的材料也只是半成品，需要專業(yè)的施工才能真正實(shí)現(xiàn)其價(jià)值。德謙新材依靠先進(jìn)的設(shè)備、標(biāo)準(zhǔn) 的工藝流程、專業(yè)的施工隊(duì)伍和嚴(yán)格的現(xiàn)場(chǎng)管理，保障了優(yōu)質(zhì)的冷噴鋅發(fā)揮出優(yōu)秀的防腐保護(hù)效果。作為國(guó)內(nèi)少數(shù)具有防腐施工資質(zhì)，提供冷噴 鋅涂料、施工一體化的專業(yè)公司，德謙新材一方面緊貼市場(chǎng)需求將產(chǎn)品升級(jí)迭代，一方面通過(guò)現(xiàn)場(chǎng)施工優(yōu)化產(chǎn)品，實(shí)現(xiàn)了材料和施工技術(shù)的互相 推進(jìn)。

德謙新材精心做材料，匠心做施工，在裝備制造、基礎(chǔ)設(shè)施、交通橋梁、能源電力、金屬冶煉等領(lǐng)域成就了優(yōu)秀的業(yè)績(jī)。核心產(chǎn)品 冷噴鋅 、 水性工業(yè)涂料 、石墨烯鋅粉涂料 ，產(chǎn)品、施工資質(zhì)齊全，成為了國(guó)內(nèi)值得信賴和托付的水性涂料供應(yīng)商。因此，請(qǐng)相信您的眼光和判斷，放心選擇水性涂料領(lǐng)先企 業(yè)——德謙新材。

了解更多冷噴鋅涂料詳情請(qǐng)咨詢：4006-808-502
