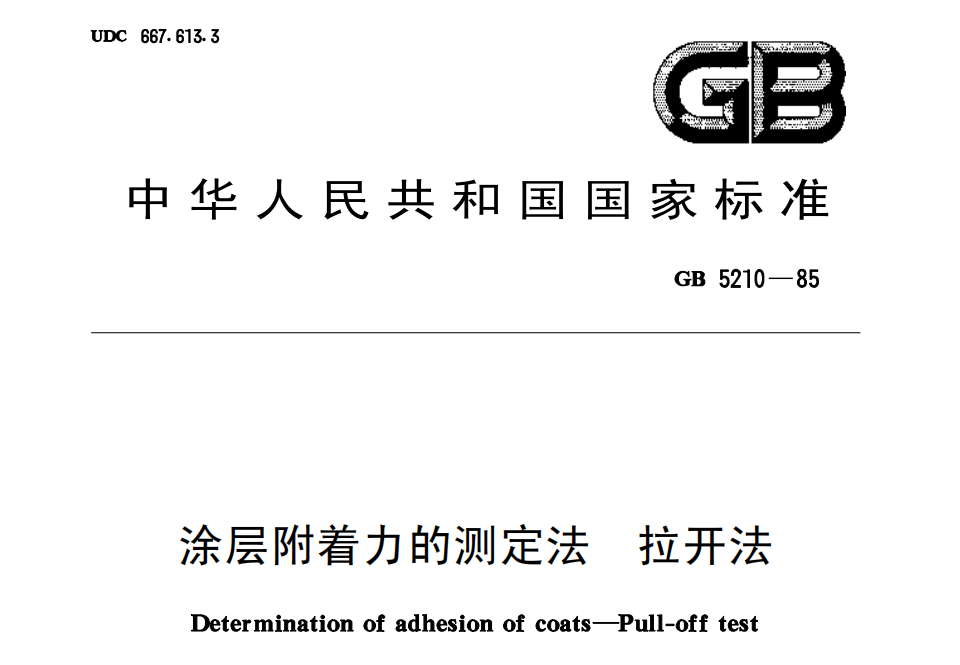

一、涂層附著力的測定法 拉開法

1.定義：拉開法所測定的附著力是指在規(guī)定的速度下 在試樣的膠結面上施加垂直 均勻的拉力 以測定涂 層間或涂層與底材間附著破壞時所需的力。以kg/cm2表示。

2.設備

2.1 拉力試驗機

拉力試驗機的載荷選擇應與試樣的破壞負荷相適應。試驗時所用的夾具應能使試樣對中、固定，試驗機應使拉力平穩(wěn)地增加 并垂直地作用于試柱的表面上。

2.2試柱

試驗所用試柱是用金屬（鋼、鐵、鋁等）加工而成。試柱的直徑為20mm，高度應不小于自身直徑的一 半 其平面應與試柱的長軸相垂直 如圖 所示

3.涂層的制備和干燥

待試涂層的制備和干燥 應按其相應的涂料產品技術條件或涂層施工工藝說明書中規(guī)定的條件進行。

3.1試樣的膠結

在未涂漆的試柱上均勻地涂一薄層膠粘劑 可借助的裝置同軸心地膠結 連同定中心裝置，按其干燥工藝要求進行固化 固化前用微量溶劑擦凈多余的膠粘劑

3.2組合試樣

組合試樣 適用于不宜加工成試柱的材料，如可變形的底材，復合材料和玻璃等。制樣時，應從涂漆的底材上切下一塊作為試片 最小直徑為30mm的圓片或邊長為30mm 的正方形試片。

3.3膠粘劑

膠粘劑的調制及使用方法應符合相應技術標準的規(guī)定。涂覆時應使用最少量的膠粘劑，以便在組合試樣時產生一牢固、連續(xù)而均勻的膠結面。

4.試驗條件

試驗環(huán)境應保持在：溫度25±1℃ ， 相對濕度為60%~70%。

5.試驗步驟

5.1將制備好的試樣放入拉力機的上下夾具，并調至對中，使其橫截面均勻地受到張力。

5.2夾具以10mm.min的拉伸速度進行拉開試驗，直至破壞。記下試樣拉開的負荷值，并觀察斷面的破壞形式。

6.得到試驗結果
