石墨烯鋅涂料在山區高濕的腐蝕環境下風電塔筒的運用——貴州中寨風電場
石墨烯鋅涂料作為環氧富鋅底漆升級迭代產品，運用的領域越來越廣泛，受到更多行業的關注。
國內多家風電主機廠將石墨烯鋅涂料納入技術規范，作為以石墨烯鋅涂料為擅長的民族品牌湖南省德謙新材料有限公司，石墨烯鋅防腐體系在山區高濕環境下，提供25年以上的防腐保護。
風電防腐背景
貴州織金縣屬于亞熱帶濕潤季風氣候類型，氣候溫暖濕潤，大部分地區陰雨日數超過150天，年相對濕度高達70%以上，降雨量達1505.8毫米。

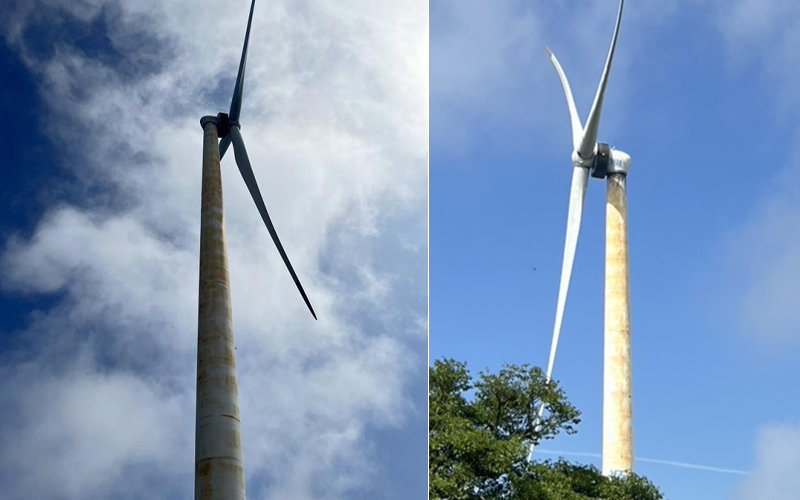

風電防腐涂料頭部企業提供富鋅體系（鋅含量≥80%）在山區高濕環境下，運用5年后塔筒銹蝕情況。
雖然此種腐蝕環境按照行業規范ISO 12944環境分類，屬于C3環境，但是因?yàn)闈穸鹊牟煌?，腐蝕速率會比空氣干燥地區高很多。
傳統的富鋅體系，鋅含量很高，涂層卻不致密。
| 腐蝕級別 |
單位面積上質量和厚度損失 （經第一年暴露后） |
溫性氣候下的典型環境案例（僅供參考） | ||||
|---|---|---|---|---|---|---|
| 底碳鋼 | 鋅 | 外部 | 內部 | |||
| 質量損失 | 厚度損失 | 質量損失 | 厚度損失 | |||
| /g·m2 | /μm | /g·m2 | /μm | |||
| C1很低 | ≤10 | ≤1.3 | ≤0.7 | ≤0.1 | / | 加熱的建筑物內部，空氣潔凈，如辦公室、商店、學校和賓館等 |
| C2低 | ＞100-200 | ＞1.3-25 | ＞0.7-5 | ＞0.1-0.7 | 低污染水平的大氣，大部分是鄉村地帶 | 冷凝有可能發生的未加熱的建筑，如庫房、體育館等 |
| C3中 | ＞200-300 | ＞25-50 | ＞5-15 | ＞0.7-2.1 | 城市和工業大氣，中等的二氧化硫污染以及低鹽度沿海區域 | 高溫度和有些空氣污染的生產廠房?jī)?nèi)，如食品加工廠、洗衣廠、酒廠、乳制品工廠等 |
| C4高 | ＞400-650 | ＞50-80 | ＞15-30 | ＞2.1-4.2 | 中等含鹽度的工業區和沿海區域 | 化工廠、游泳池、沿海船舶和造船廠等 |
| C5很高 | ＞650-1500 | ＞80-200 | ＞30-60 | ＞4.2-8.4 | 高濕度和惡劣天氣的工業區域和高鹽度的沿海區域 | 冷凝和高污染持續發生和存在的建筑和區域 |
| CX極端 | ＞1500-5500 | ＞200-700 | ＞60-180 | ＞8.4-25 | 具有高含鹽度的海上區域以及具有極高濕度和侵略性大氣的熱帶亞熱帶工業區域 | 具有極高濕度和侵蝕性大氣的工業區域 |
| 注：定義腐蝕性級別所使用的損失值與ISO 9223中給出的是相同的。 | ||||||
金屬腐蝕的速率主要受到濕度的影響，相對濕度較低時，銹蝕速率較慢；而當相對濕度慢慢增加，達到一定限度時，銹蝕速度就會突然上升。

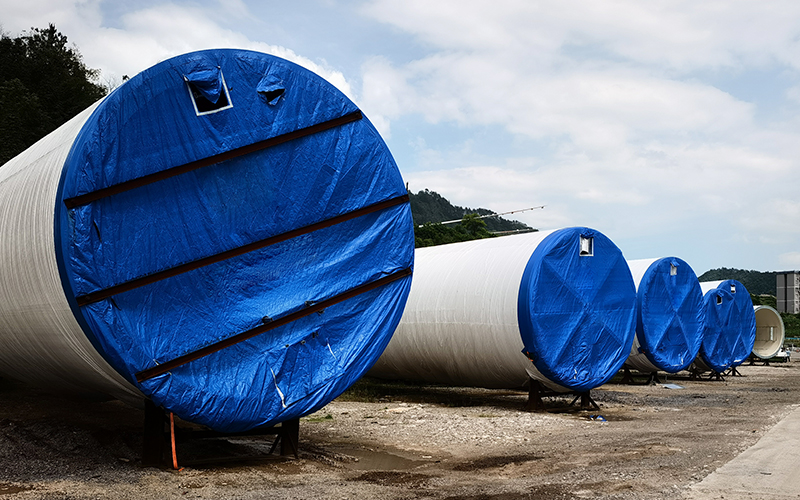

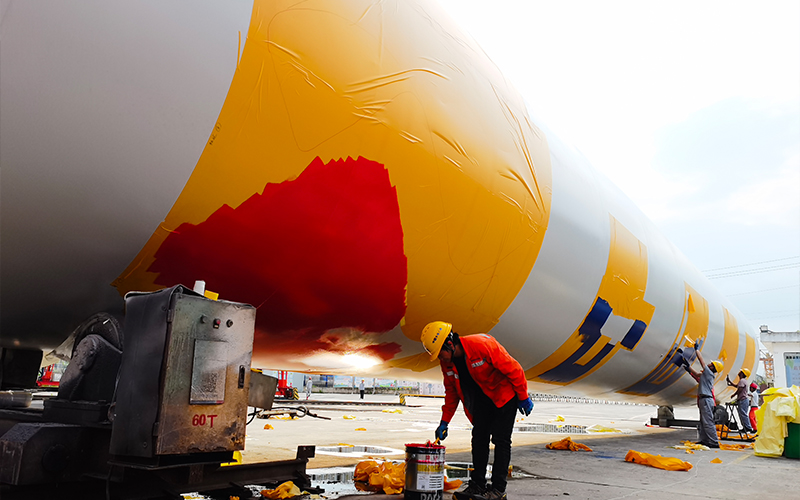

業主根據之前項目腐蝕的情況，新建風場批量采用石墨烯鋅涂料防腐體系進行防護。

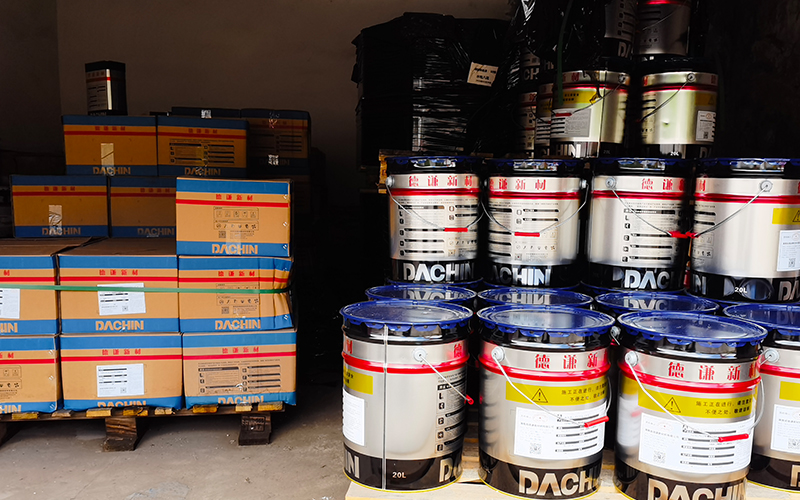

石墨烯鋅涂料
隨著石墨烯鋅涂料在風電行業大批量的使用，發現了該產品更多的價值。
石墨烯鋅防腐體系不但在海洋苛刻腐蝕環境具有長效防腐性能，而且在高寒地區紫外線強烈照射環境下提供風電塔筒的防護，確保涂層不開裂、粉化、脫落、生銹。

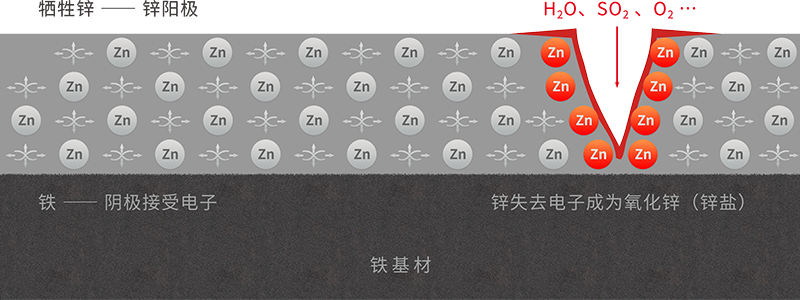

石墨烯鋅涂料在高濕度環境下，其獨特的電化學性能和超強屏蔽保護性能，保護阻擋水汽對鋼鐵基表面的滲透，長效保護塔筒的腐蝕。
同時石墨烯的納米結構特性對表面處理具有容忍性，使涂層具有非常強的附著力，在風電塔筒上面現場測試高達13兆帕。

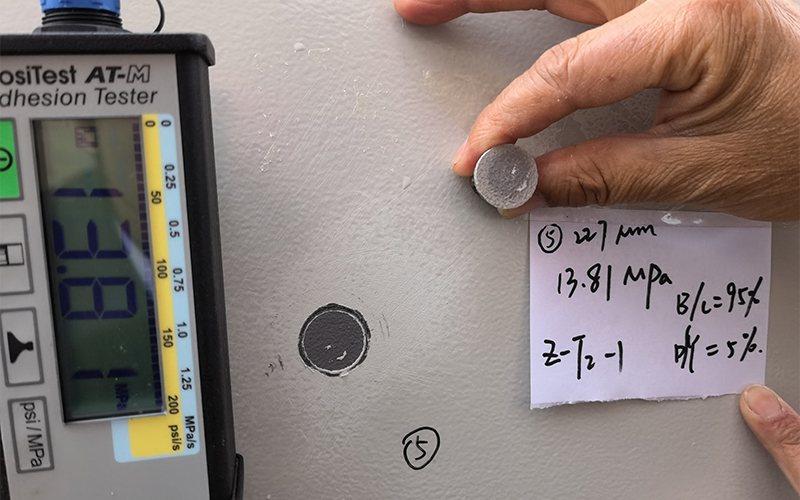

石墨烯鋅涂層配套及附著力測試
1、塔筒外壁
| 油漆涂層 | 油漆型號 | 油漆種類 | 干膜厚度 | 總膜厚 |
|---|---|---|---|---|
| 底漆 | Dachin Graphene 013 | 環氧石墨烯鋅底漆 | 60μm | 220μm |
| 中間漆 | Dachin EP 550 | 環氧云鐵中間漆 | 110μm | |
| 面漆 | Dachin PU 770 | 聚氨酯涂料 | 50μm |
| 序號 | 膜厚 /μm | 拉拔值 /Mpa | 斷裂情況 |
|---|---|---|---|
| 1 | 224 | 13.43 | B/C：100% |
| 2 | 230 | 10.26 | B/C：100% |
| 3 | 224 | 13.09 | B/C：100% |
| 4 | 226 | 14.18 | B/C：90% |
| 5 | 227 | 13.81 | B/C：95% |
| 平均值 | 226 | 12.96 | / |
2、塔筒內壁
| 油漆涂層 | 油漆型號 | 油漆種類 | 干膜厚度 | 總膜厚 |
|---|---|---|---|---|
| 底漆 | Dachin Graphene 013 | 環氧石墨烯鋅底漆 | 60μm | 200μm |
| 中間漆 | Dachin EP 550 | 環氧云鐵中間漆 | 90μm | |
| 面漆 | Dachin PU 770 | 聚氨酯涂料 | 50μm |
| 序號 | 膜厚 /μm | 拉拔值 /Mpa | 斷裂情況 |
|---|---|---|---|
| 1 | 220 | 13.18 | B/C：100% |
| 2 | 220 | 11.27 | B/C：100% |
| 3 | 210 | 13.6 | B/C：100% |
| 4 | 213 | 15 | B/C：100% |
| 5 | 222 | 14.28 | B/C：100% |
| 平均值 | 217 | 13.47 | / |
備注：
- Z：指拉拔釘
- Y：指膠水層
- A：指基材
- B：指底漆第一涂層
- C：指中間漆第二涂層
- D：指面漆第三涂層
從上表的數據可以看出：風電塔筒內壁+風電塔筒外壁的樣板附著力在13Mpa左右，遠遠高于標準5Mpa。
